新築・改修問わずの
柔軟対応防水層との取り合い部分を確実に納め、
防水機能を損なわずに設置が可能。 -
シンプルで低い
スマート設計高さ150mmの低床架台にも対応。
屋上のデザインを邪魔しません。 -
軽量・短工期を
実現 -
各種防水層に
対応 -
強風に負けない
固定強度
ソーラーパネル架台設置用軽量乾式基礎
PV-FIX
防水層と建物にとって最良の機能を発揮する軽量乾式基礎
様々なシチュエーションに対応

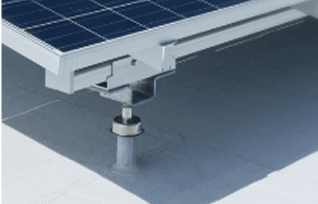

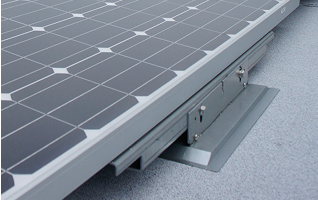

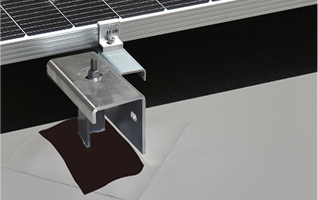

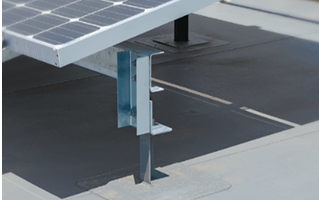

ソーラーベースS軽量乾式基礎のベーシックタイプ | ソーラーベースW70厚い断熱材にも対応する高強度型 | ソーラーベースVTシート防水・塗膜防水に適したシンプル構造 | ソーラーベースD断熱サンドイッチパネル下地用の軽量乾式基礎 | ソーラーステイ景観に配慮した架台一体型低床基礎 | |
---|---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
![]() |
|
詳細を見る | 詳細を見る | 詳細を見る | 詳細を見る | 詳細を見る | |
用途 | 太陽光パネル架台 設置用基礎 |
太陽光パネル架台 設置用基礎 |
太陽光パネル架台 設置用基礎 |
太陽光パネル架台 設置用基礎 |
架台一体型基礎 |
新築 | ○ | ○ | ○ | ○ | ○ |
改修 | ○ | ○ | ○ | ─ | ○ |
下地 | コンクリート(※1) | コンクリート(※1) | コンクリート(※1) | YPパネル DSパネル |
コンクリート(※1) |
防水の種類 | |||||
---|---|---|---|---|---|
アスファルト防水 | ○ | ○ | ─ | ○ | ○ |
改質アスファルト シート防水 |
○ | ○ | ─ | ○ | ○ |
塩ビシート 防水 |
○ | ○ | ○ | ○ | ○ |
ウレタン塗膜防水 | ○ | ○ | ○ | ─ | ○ |
対応断熱材厚さ | 50mmまで | 85mmまで | 50mmまで | 35mm | 50mmまで |
---|---|---|---|---|---|
架台設置高さ | 121〜136mm | 202〜262mm | 150〜210mm | 100〜120mm | 210mm(※2) |
重量 | 3.3kg/個 | 4.6kg/個 | 2.7kg/個 | 1.8kg/個 | 12.5kg/個 |
設計耐力 | |||||
---|---|---|---|---|---|
水平方向 | 2.0kN | 5.0kN | 2.0kN | 1.6kN | ー |
鉛直方向 | 6.0kN | 10.0kN | 5.0kN | 5.0kN |
※1:ALC下地不可。木下地についてはご相談ください。
※2:太陽光パネル設置高さ。パネルによって高さが変わる場合があります。
