ソーラーパネル架台設置用軽量乾式基礎

PV-FIX

ソーラーパネル架台設置用 軽量乾式基礎

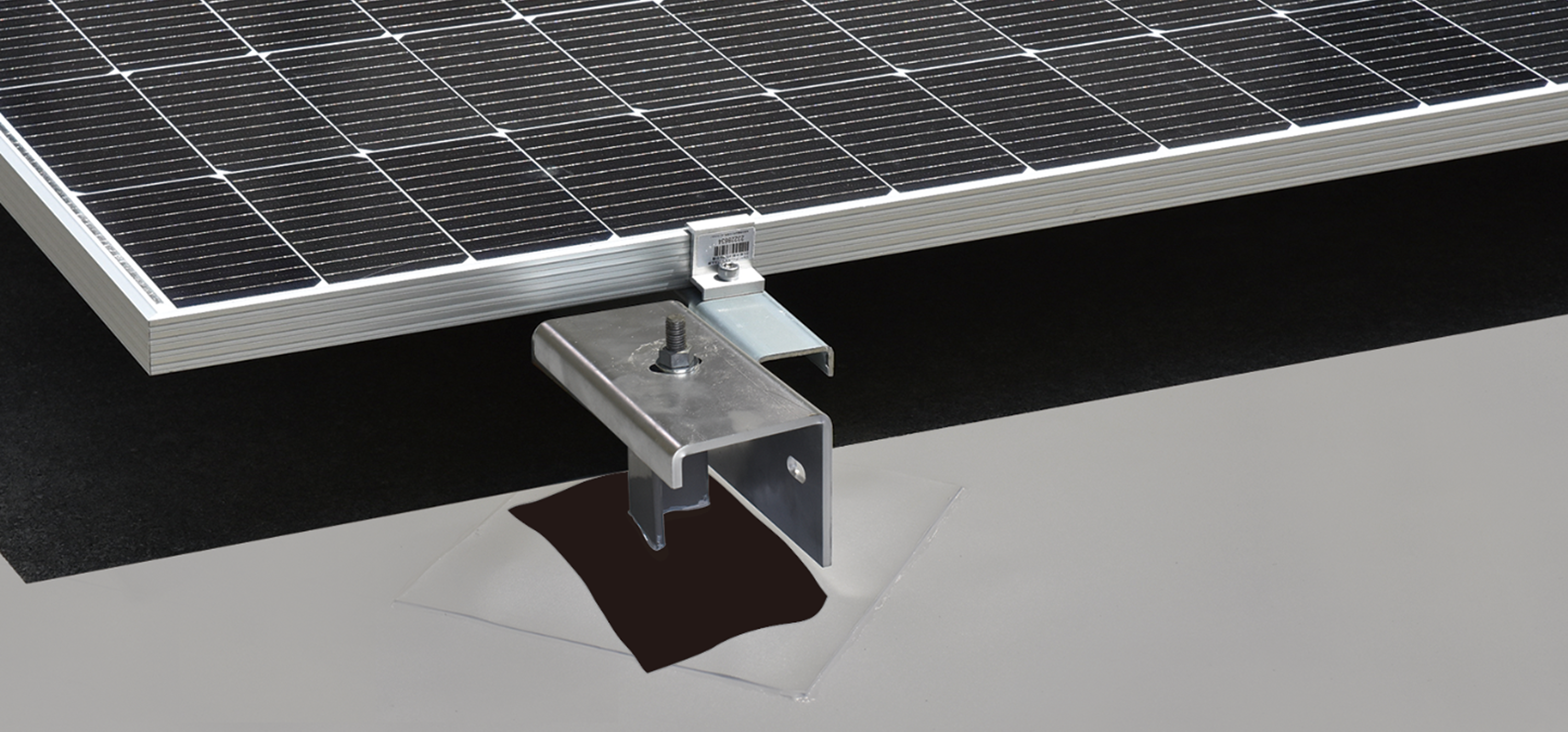

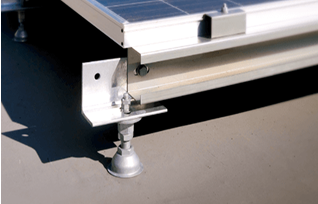

ソーラーベースD

屋根用断熱パネル専用

鉄骨造建築物屋根下地に用いられる軽量・薄層・断熱
サンドイッチパネル専用に設計された乾式基礎。

  • アスファルト
  • 改質アスファルト
  • 塩ビシート

断熱サンドイッチパネル（YPパネル、DSパネル）

断熱サンドイッチパネル

鋼板で断熱材を挟み込んだサンドイッチ構造の屋根用鋼板下地
1工程のみで下地と断熱工事が完了できます

ソーラーベースD

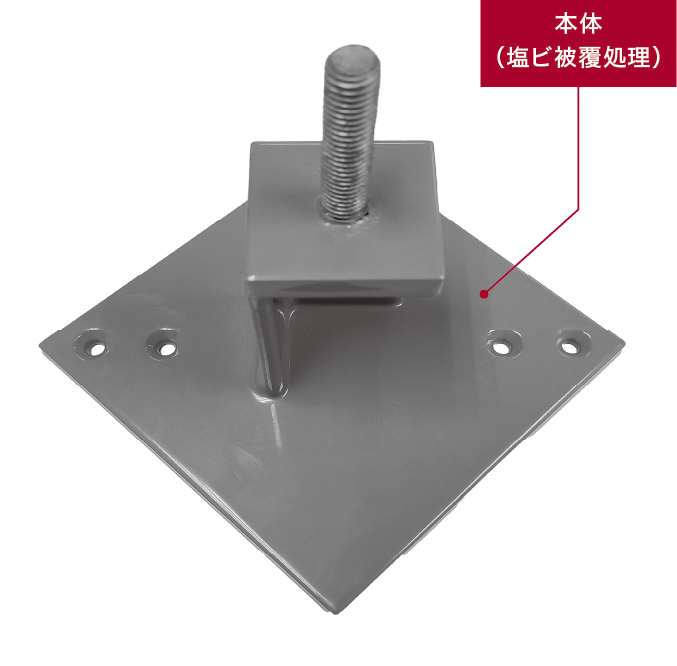

  • 構成部材

    構成部材

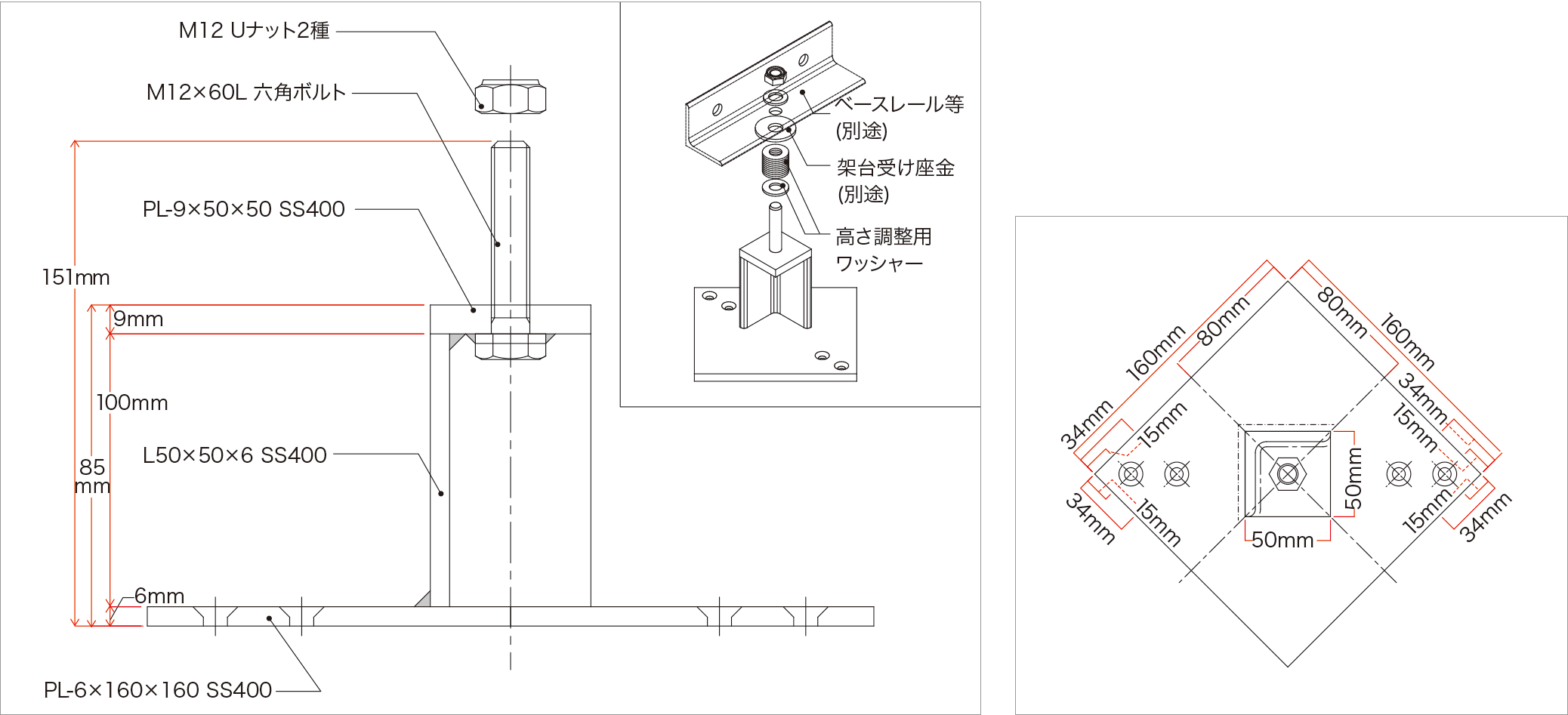

  • 部材寸法

    部材寸法
    架台設置高さ

    100～120mm

    重量

    1.8kg/個

    材質

    一般構造用圧延鋼材 SS400

    表面処理：塩化ビニル被膜処理

    ボルト部：溶融亜鉛メッキ HDZT49

    梱包内容

    2セット分／箱、受注生産品
    ・本体：各2個入
    ・M12 Uナット×2個
    ※固定には必ずソーラーステイスペーサーを使用してください。

  • 施工手順

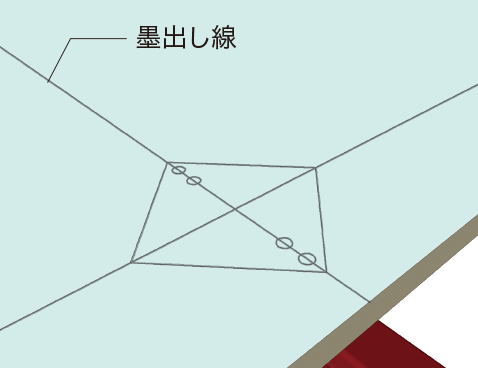

    • １. 墨出し
      墨出し

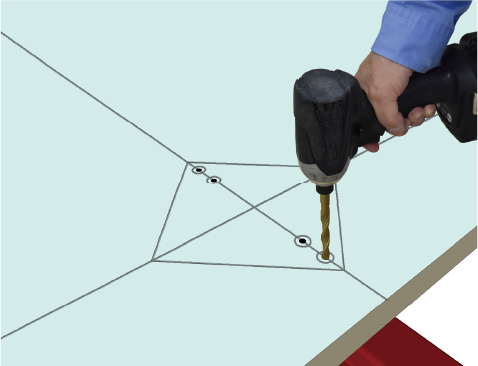

    • ２. 本穴開け（鉄骨母屋）
      本穴開け（鉄骨母屋）

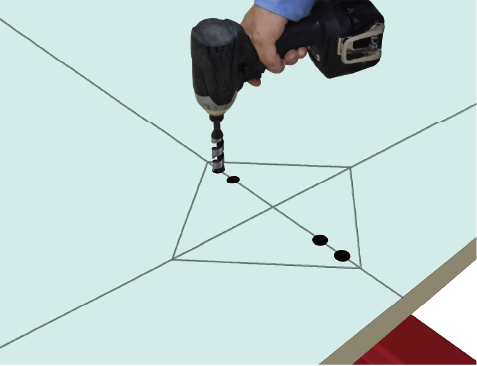

    • ３. YPパネル座堀り（ドリル径：16mm）
      YPパネル座堀り（ドリル径：16mm）

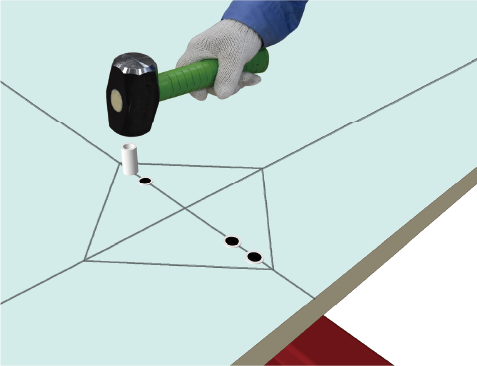

    • ４. スペーサー挿入
      スペーサー挿入

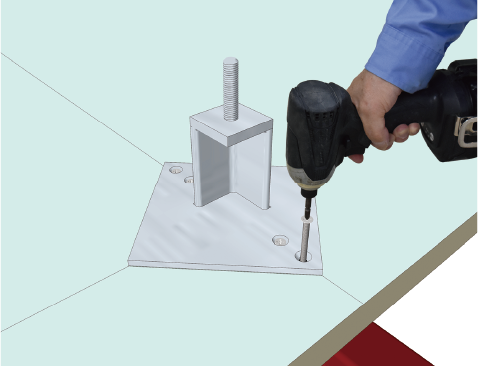

    • ５. ビス固定
      ビス固定

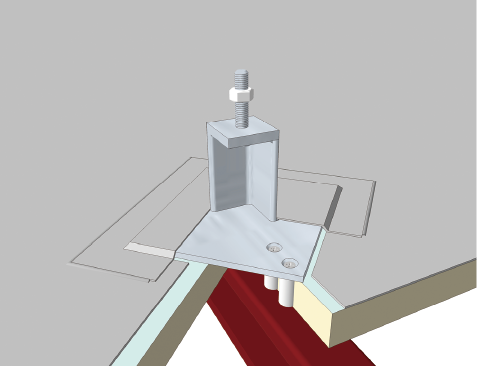

    • ６. 防水施工イメージ（例：塩ビシート防水）
      防水施工イメージ（例：塩ビシート防水）
    注意事項

    適用下地について ソーラーベースDはYPパネル・DSパネル専用となっています。その他の鋼製下地への対応については、別途ご相談ください。

    施工にあたり 割り付けは現場条件、架台形状、太陽光パネルなどにより異なります。構造計算による強度確認を必ず行なってください。

  • 固定用金具・補助部材（全て受注生産品）

    アンカー類

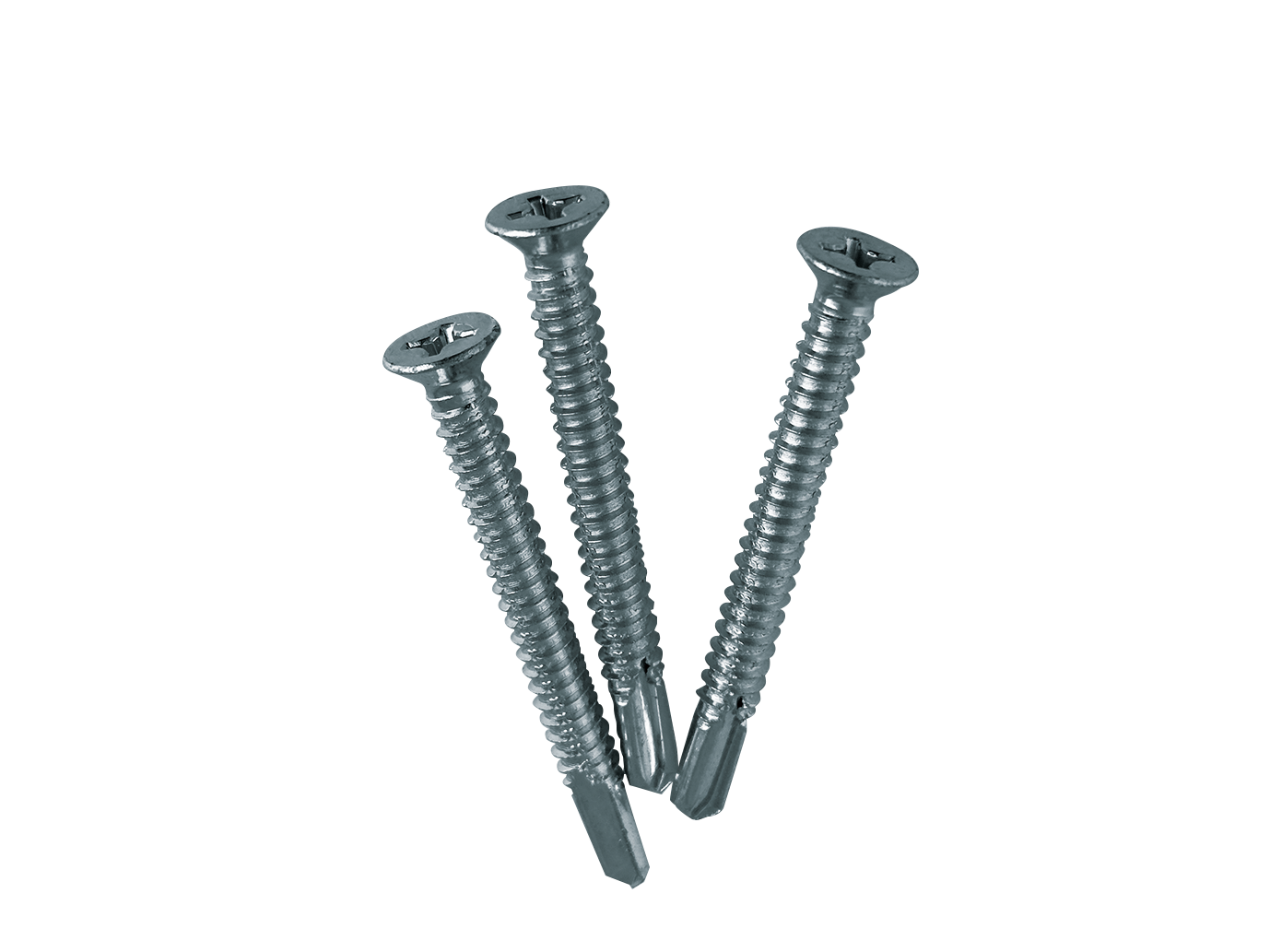

    MRビス60
    40
    材質鋼製
    径×長さ5×60mm
    荷姿100枚/箱
    使用本数4本/基
    スペーサー類

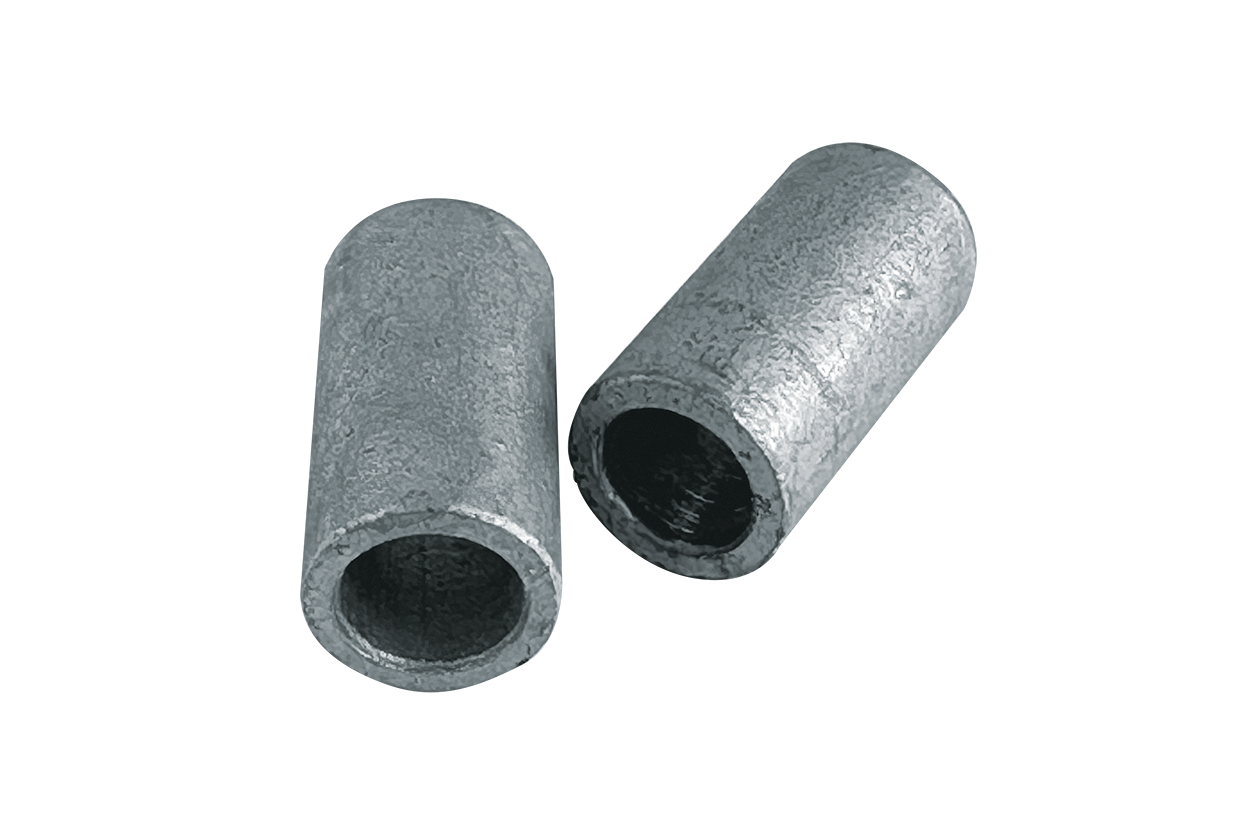

    ソーラーステイスペーサー33
    40
    材質鋼製
    径×長さ17×33mm
    荷姿40個/袋（受注生産品）
    使用本数4本/基
    ドリル径16mm

ソーラー導⼊をご検討の際は、お気軽にご相談ください。
