ソーラーパネル架台設置用軽量乾式基礎

PV-FIX

ソーラーパネル架台設置用 軽量乾式基礎

ソーラーベースS

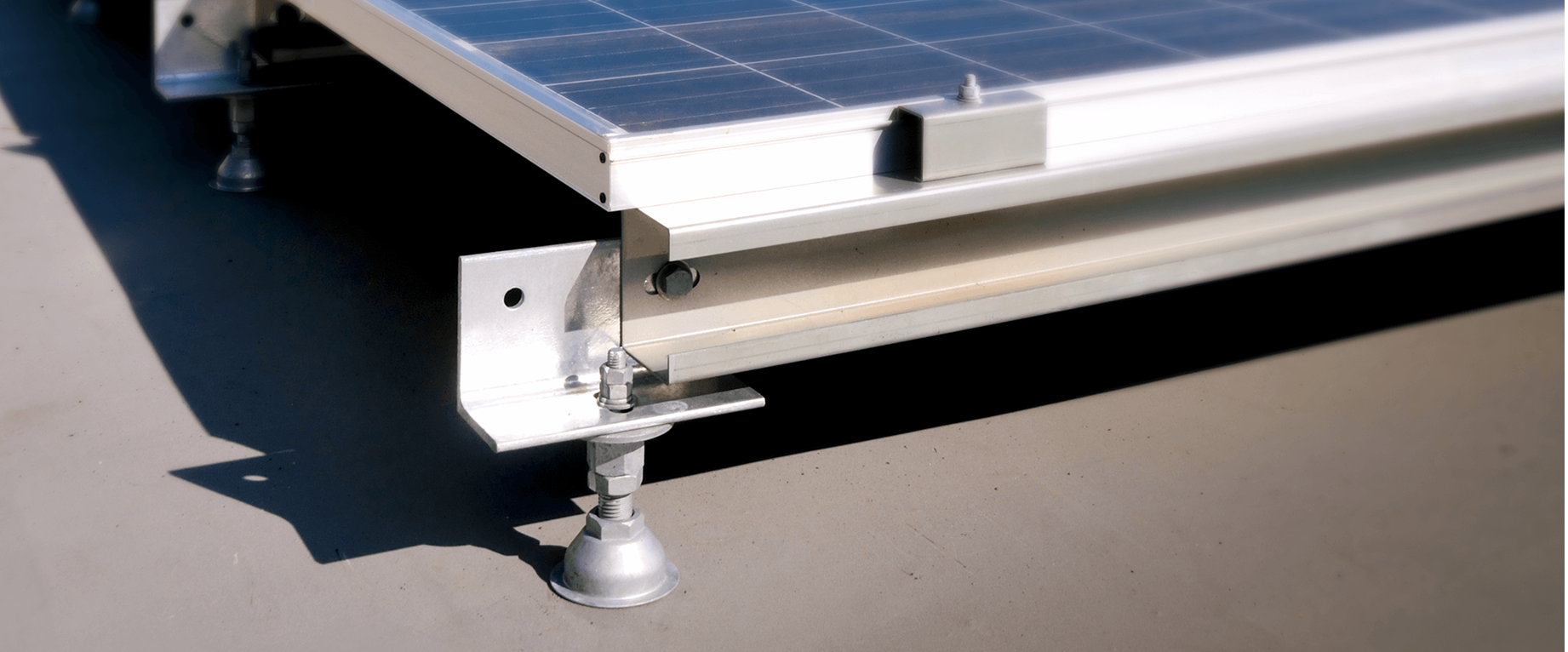

ソーラー架台をシンプルに設置

15mmの範囲で高さ調整が可能。

可動式押さえキャップが防水層端末を保護し、防水メンテナンスにも配慮した安心設計。

  • アスファルト
  • 改質アスファルト
  • 塩ビシート
  • ウレタン塗膜
  • 断熱
  • 非断熱

基礎を支える防水層には、高耐久仕様をおすすめします

太陽光パネルの寿命(約30年)を見据えた高耐久仕様を選ぶことで、
屋上のライフスタイルコストやライフサイクルCO2を抑えることができます。

高耐久の防水仕様を詳しく見る(カタログ)
ソーラーベースS

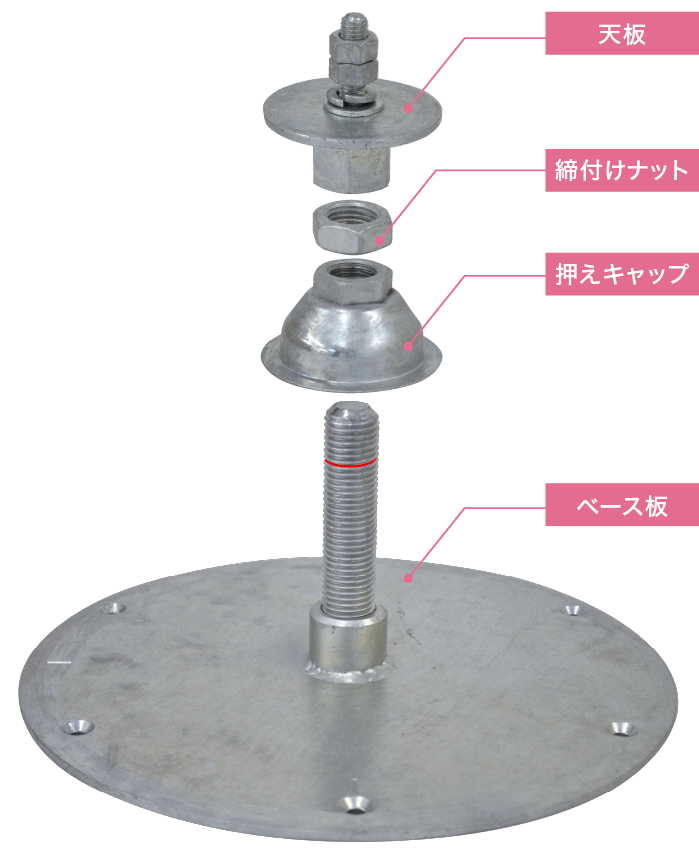

  • 構成部材

    構成部材

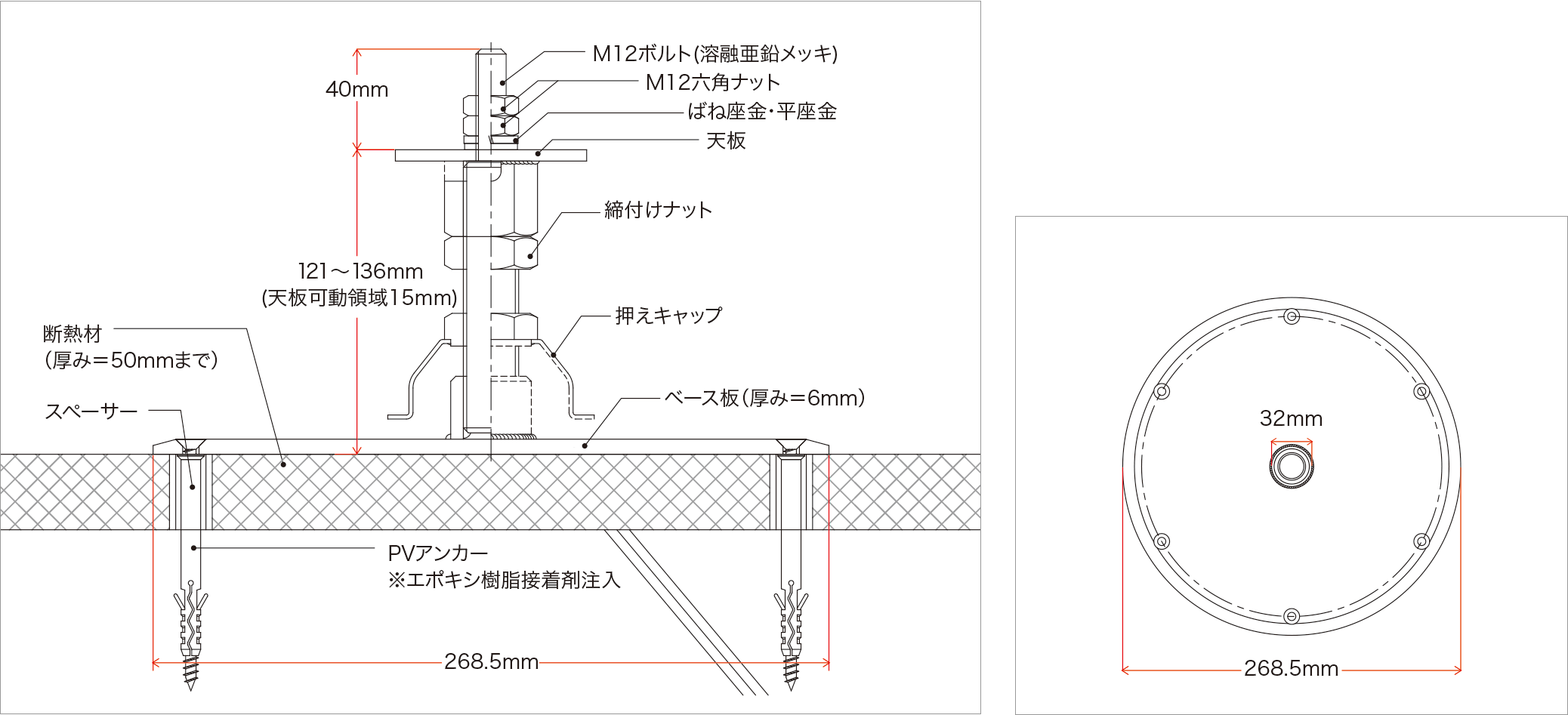

  • 部材寸法

    部材寸法
    架台設置高さ

    121~136mm

    重量

    3.3kg/個

    材質

    一般構造用圧延鋼材 SS400
    表面処理:溶融亜鉛メッキ HDZT63
    ボルト部:溶融亜鉛メッキ HDZT49

    梱包内容

    2セット分/箱、受注生産品
    ・ベース板、押えキャップ、締付けナット、天板:各2個入
    ・M12 六角ナット✕4個
    ・ばね座金✕2枚、平座金✕2枚
    ※断熱工法には必ずソーラーステイスペーサーを使用してください。

  • 施工手順

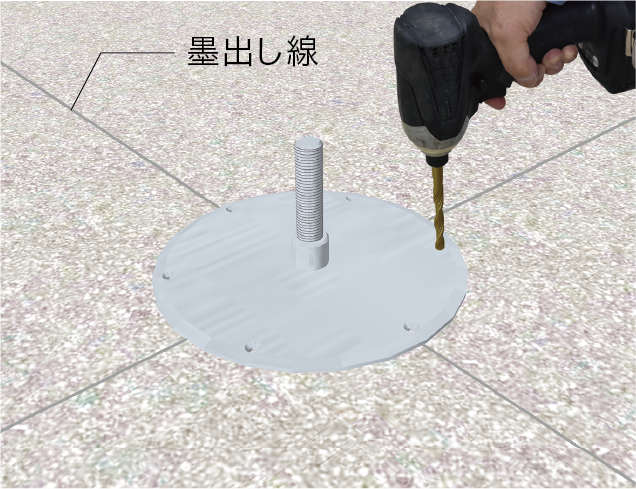

    • 1. 下穴開け(ドリル径:6mm)
      下穴開け(ドリル径:6mm)
    • 2. 本穴開け(ドリル径:8mm)
      本穴開け(ドリル径:8mm)
    • 3. 本体固定(PVアンカーW)
      清掃・エポキシ樹脂注入
    • 4. PVアンカープラグ挿入
      PVアンカープラグ挿入

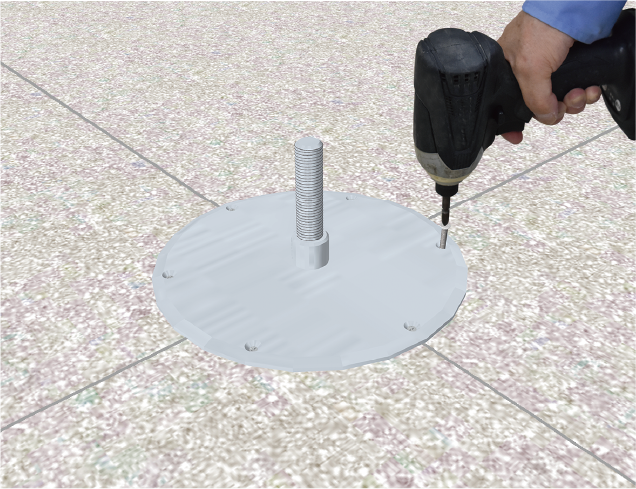

    • 5. ベース板固定(PVアンカー)
      ベース板固定(PVアンカー)

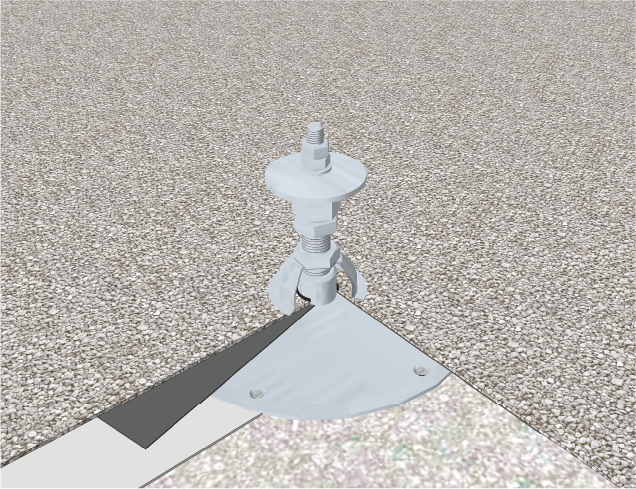

    • 6. 防水施工イメージ(例:改質アスファルトシート防水)
      防水施工イメージ(例:改質アスファルトシート防水)

    ※PV-FIX用ツールセットのご利用をお勧めします。


    注意事項

    適用下地について コンクリート躯体のみへの適用とします。それ以外の下地(保護コンクリート等)については、各種の制限があります。別途ご相談ください。

    施工にあたり 必ず現地にてアンカーの引き抜き試験を行い、引き抜き強度の確認をしてください。
    割り付けは現場条件、架台形状、太陽光パネルなどにより異なります。構造計算による強度確認を必ず行なってください。

    定期点検 一般構造用圧延鋼材SS400に溶融亜鉛メッキHDZT63(一部HDZT49)を施していますが、定期点検等で発錆が見られる場合には、常温亜鉛メッキ塗装等の補修を行ってください。

  • 固定用金具・補助部材(全て受注生産品)

    アンカー類

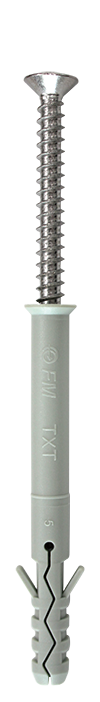

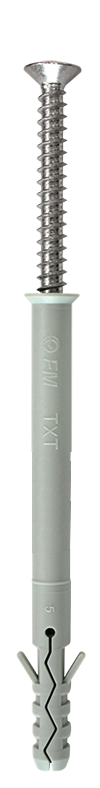

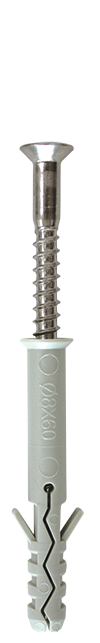

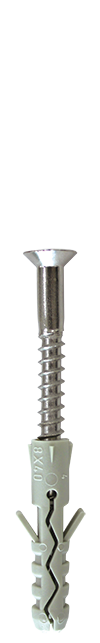

    PVアンカー
    アイテム406080100
     406080100
    ステンレスビス5.8×56mm5.8×75mm6×100mm6×115mm
    樹脂プラグ8×40mm8×60mm8×80mm8×100mm
    荷姿100本/箱
    使用本数6本/基
    ドリル径8mm
    埋込深さ40mm以上
    対応断熱材厚25mm30、35、40mm50mm
    スペーサー類

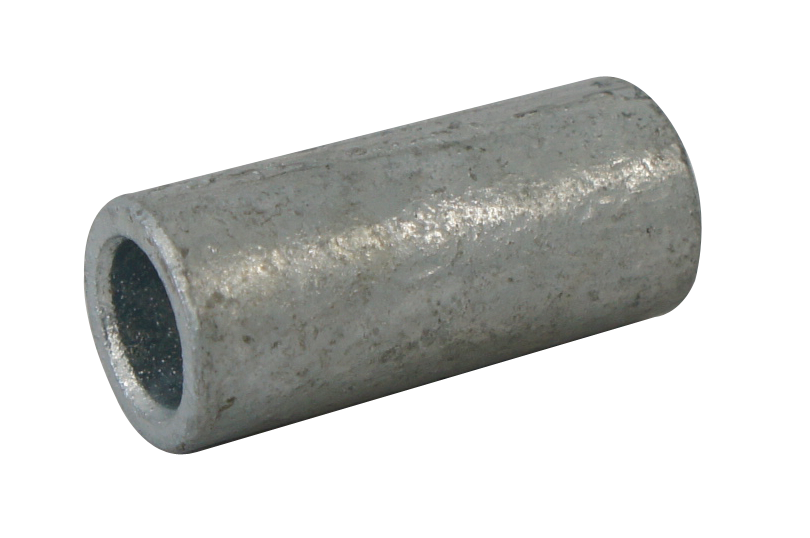

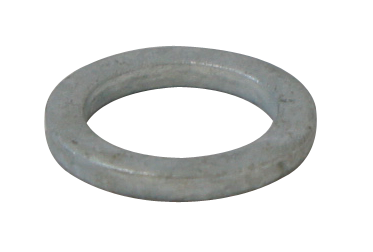

    ソーラーステイスペーサー(調整・断熱工法用)
     010204102833384353
     ソーラーステイスペーサーソーラーステイスペーサー
    材質鋼製
    厚み・長さ1mm2mm4mm10mm28mm33mm38mm43mm53mm
    外径17mm
    荷姿100枚/袋40枚/袋
    使用本数-6個/基
    ドリル径16mm
    対応断熱材厚-25mm30mm35mm40mm50mm
    施工副資材

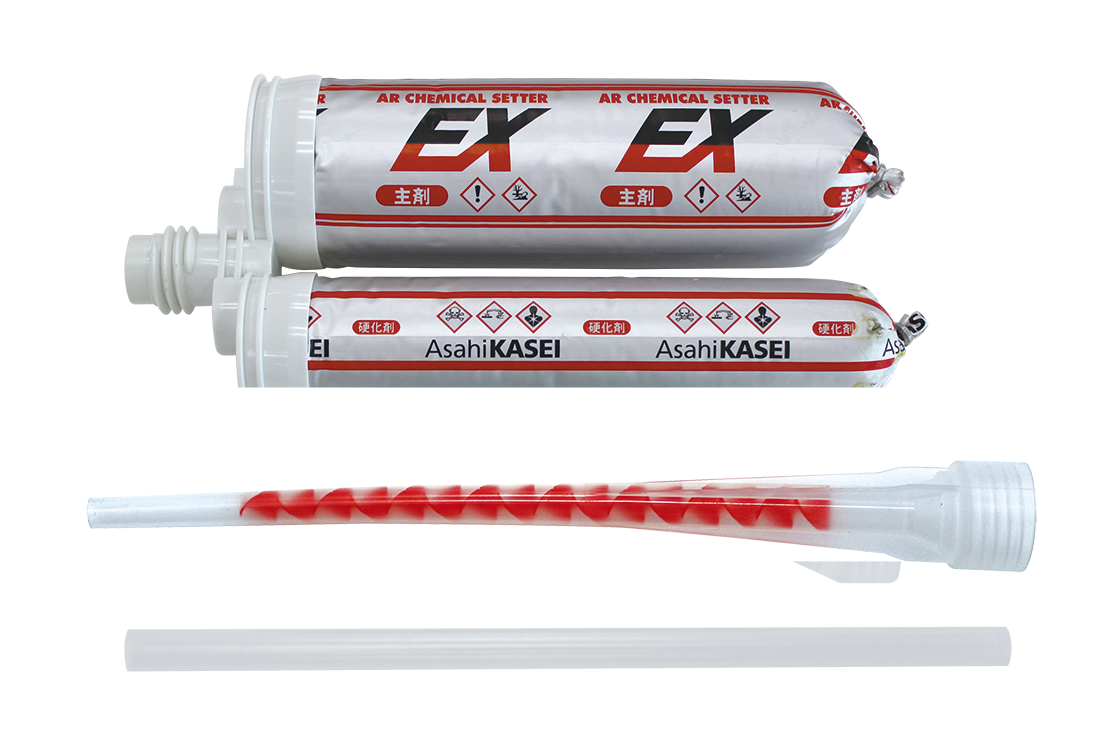

    ARケミカルセッターEX-350 2液性エポキシ樹脂系接着剤

    ARケミカルセッターEX-350
    荷姿350cc(455g)2液性カートリッジ(フィルムパック)ノズル1本付

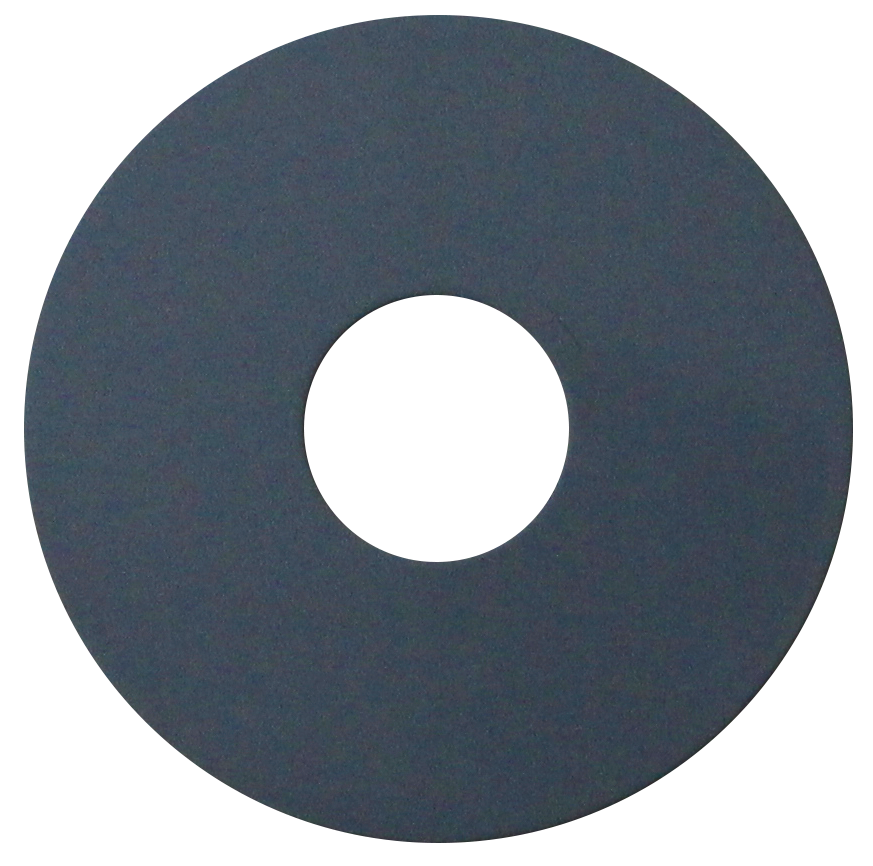

    ビューソーサーPV 塩ビシート防水用副資材

    ビューソーサーPV
    材質塩ビ被覆鋼板
    138mm
    荷姿10枚/袋
    用途塩ビシート防水機械的固定工法用補助部材
