ソーラーパネル架台設置用軽量乾式基礎

PV-FIX

ソーラーパネル架台設置用 軽量乾式基礎

ソーラーベースW70

高断熱対応の高強度太陽光基礎

高さ調整範囲60mm、断熱材≤85mmに対応。
高強度の本体採用で、群を抜く設計耐力を発揮する断熱工法専用基礎。

  • アスファルト
  • 改質アスファルト
  • 塩ビシート
  • ウレタン塗膜
  • 断熱

基礎を支える防水層には、高耐久仕様をおすすめします

太陽光パネルの寿命(約30年)を見据えた高耐久仕様を選ぶことで、
屋上のライフスタイルコストやライフサイクルCO2を抑えることができます。

高耐久の防水仕様を詳しく見る(PDF)

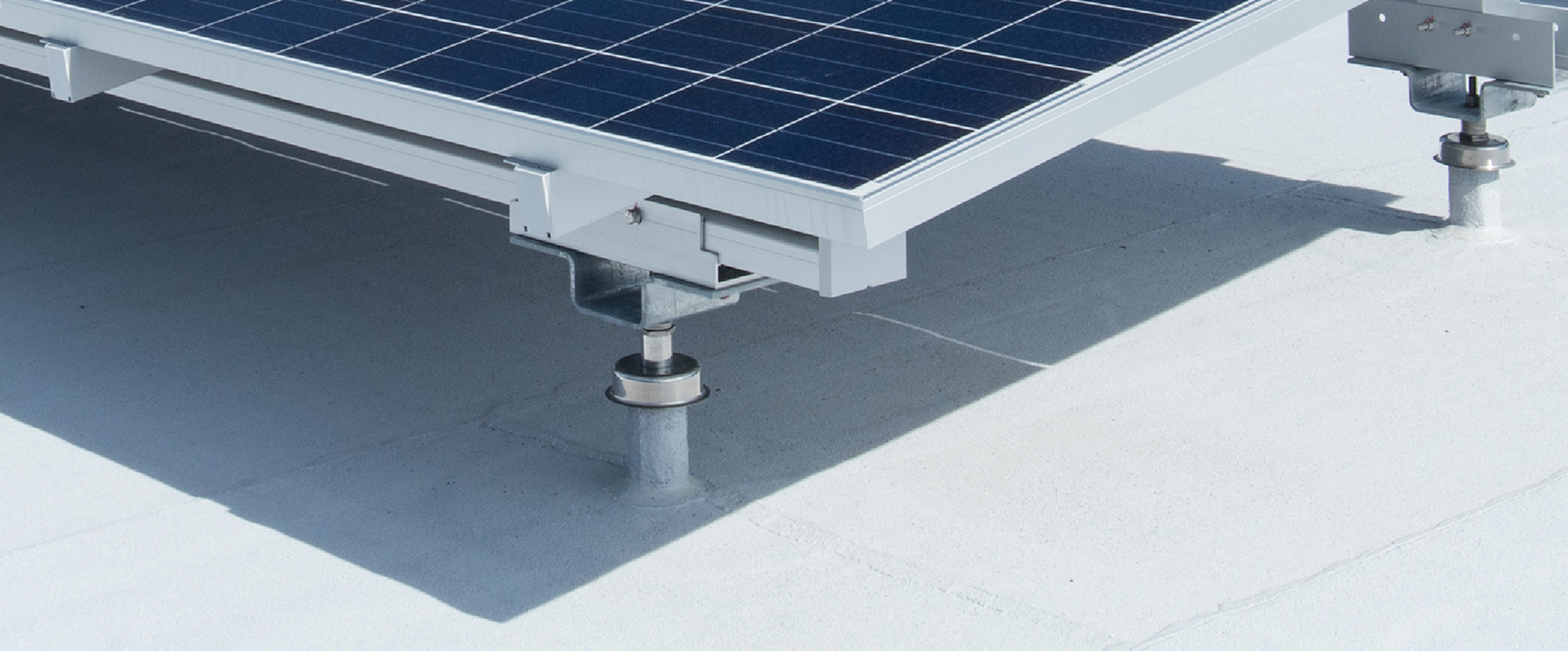

ソーラーベースW70

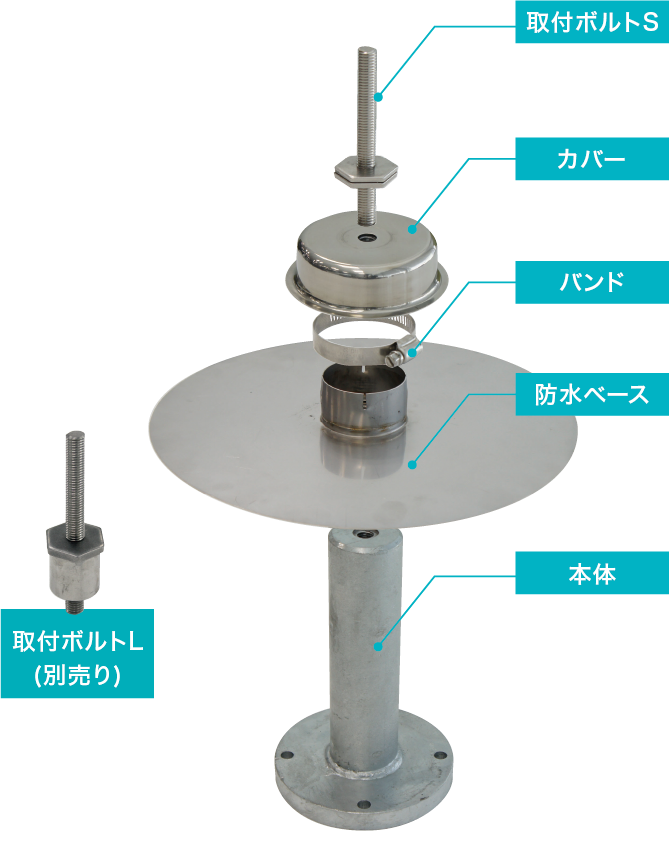

  • 構成部材

    構成部材
  • 部材寸法

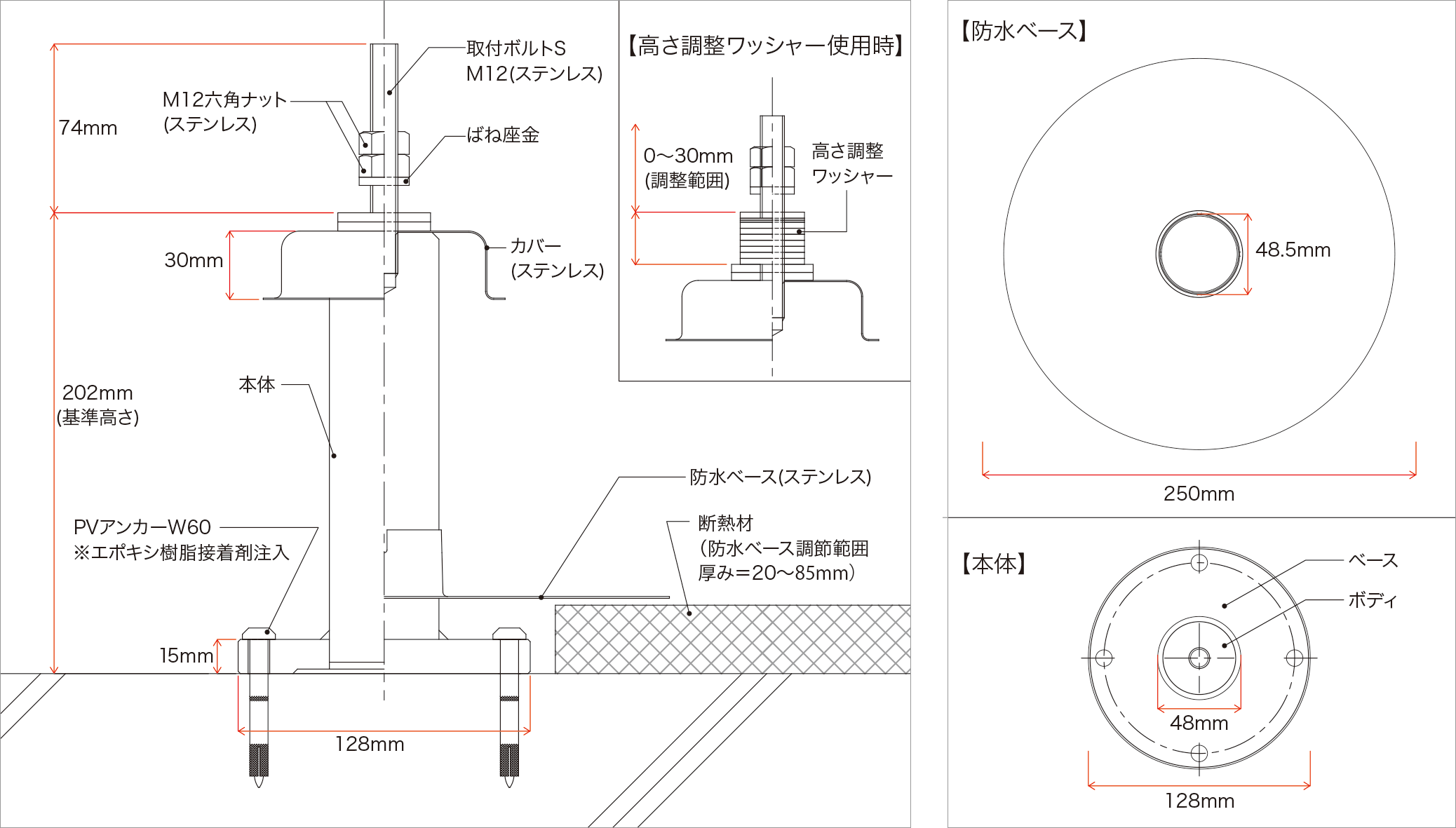

    部材寸法
    架台設置高さ

    202~262mm

    取付ボルトS使用時202〜232mm

    取付ボルトL使用時232〜262mm

    重量

    4.6kg/個

    材質

    一般構造用圧延鋼材 SS400

    表面処理:溶融亜鉛メッキ HDZT63

    梱包内容

    2セット分/箱、受注生産品
    ・本体、防水ベース、バンド、カバー、取付ボルトS:各2個入
    ・高さ調整ワッシャー3mm厚×16枚、1mm厚×4枚
    ・ばね座金×2枚
    ・M12 六角ナット×4個
    ※取付ボルトLは別売(2個入/箱、受注生産品)

  • 施工手順

    • 1. 下穴開け(ドリル径:8.5mm)

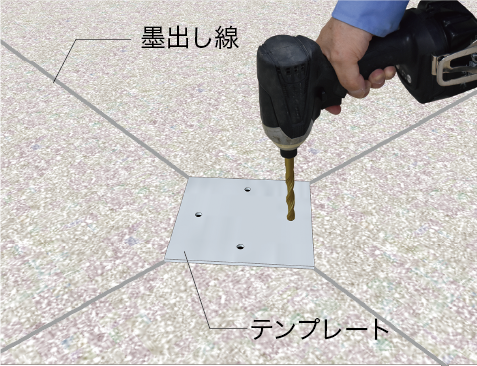

      下穴開け(ドリル径:8.5mm)
    • 2. 清掃・エポキシ樹脂注入

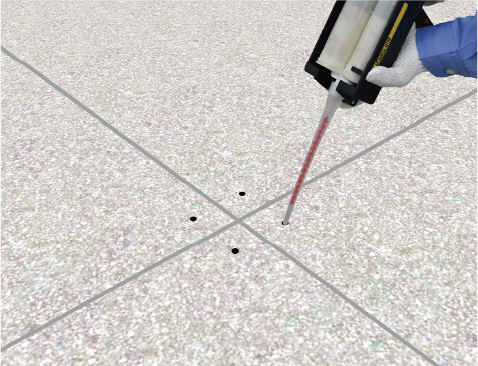

      清掃・エポキシ樹脂注入
    • 3. 本体固定(PVアンカーW)

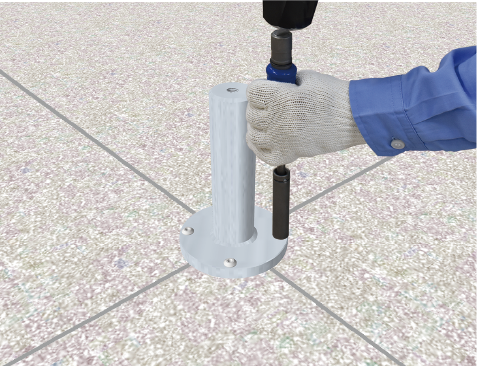

      本体固定(PVアンカーW)
    • 4. 断熱材設置

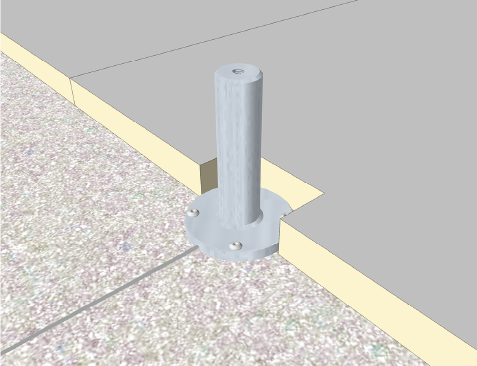

      断熱材設置
    • 5. 防水ベース取付け

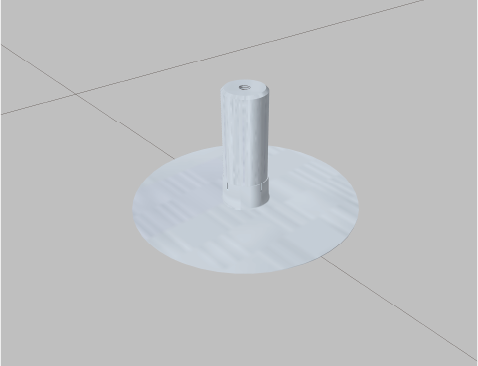

      防水ベース取付け
    • 6. 防水施工イメージ(例:アスファルト防水・断熱仕様)

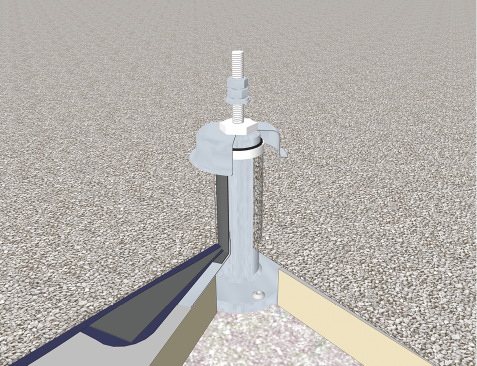

      防水施工イメージ(例:アスファルト防水・断熱仕様)

    ※PV-FIX用ツールセットのご利用をお薦めします。


    注意事項

    適用下地について コンクリート躯体のみへの適用とします。それ以外の下地(保護コンクリート等)については、各種の制限があります。別途ご相談ください。

    施工にあたり 必ず現地にてアンカーの引き抜き試験を行い、引き抜き強度の確認をしてください。
    割り付けは現場条件、架台形状、太陽光パネルなどにより異なります。構造計算による強度確認を必ず行なってください。

    定期点検 一般構造用圧延鋼材SS400に溶融亜鉛メッキHDZT63(一部HDZT49)を施していますが、定期点検等で発錆が見られる場合には、常温亜鉛メッキ塗装等の補修を行ってください。

  • 固定用金具・補助部材(全て受注生産品)

    アンカー類

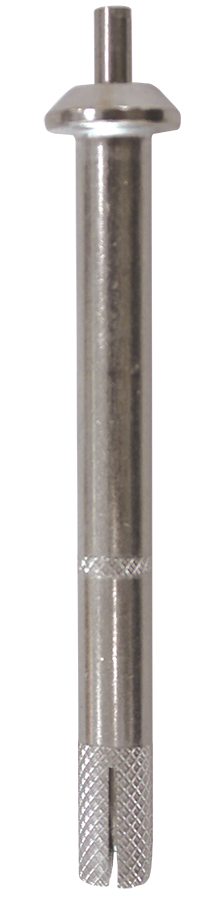

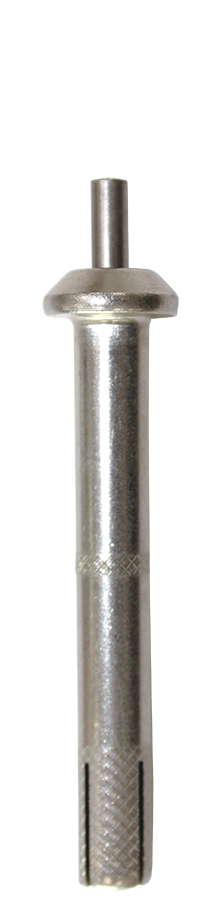

    PVアンカー
     W60W80
     6080
    材質鋼製
    径×高さ8×60mm8×80mm
    荷姿40本/箱
    使用本数4本/基
    ドリル径8.5mm
    埋込深さ45mm以上
    施工副資材

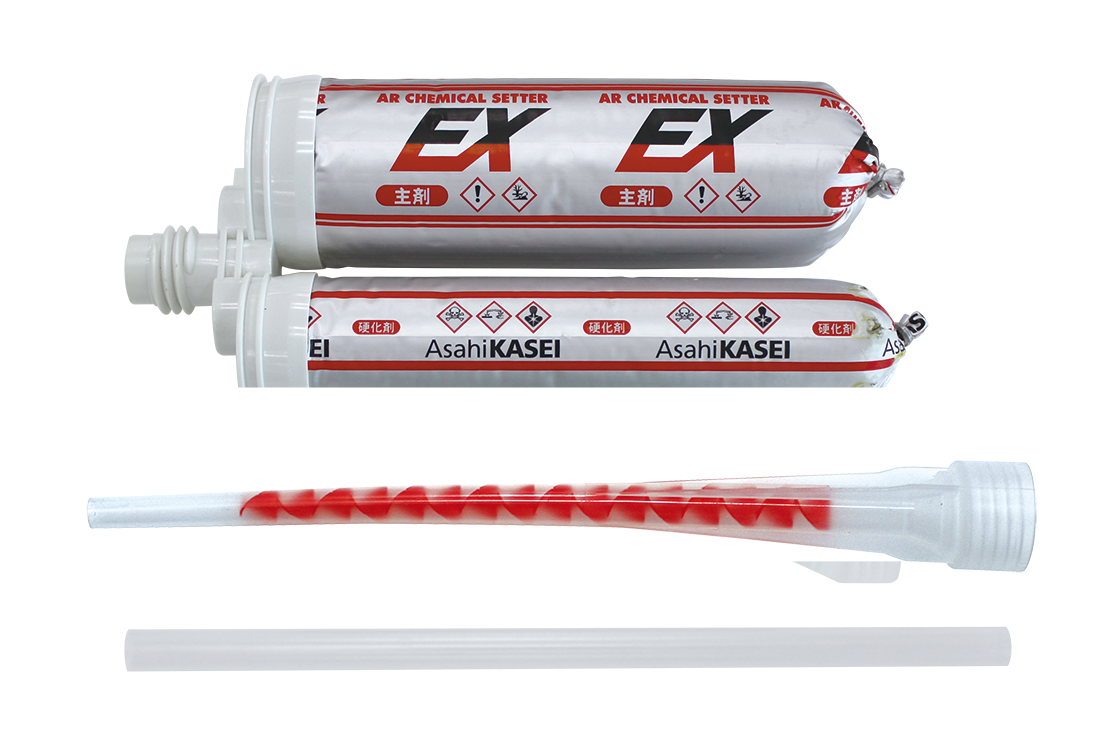

    ARケミカルセッターEX-350 2液性エポキシ樹脂系接着剤

    ARケミカルセッターEX-350
    荷姿350cc(455g)2液性カートリッジ(フィルムパック)ノズル1本付

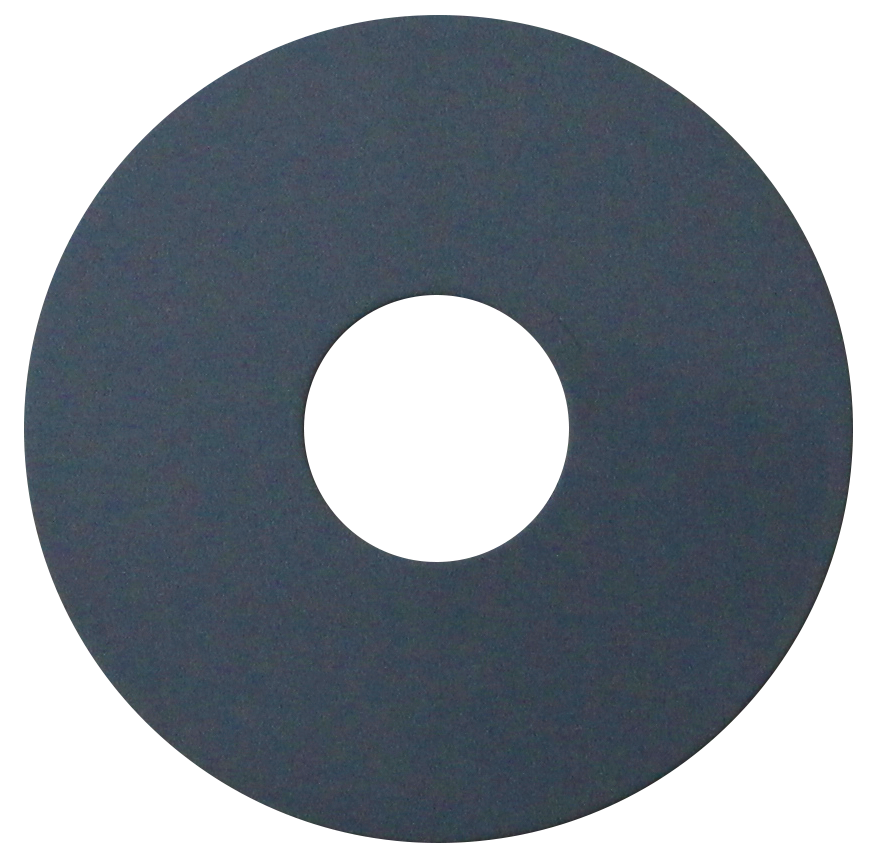

    ビューソーサーPV W70 塩ビシート防水用副資材

    ビューソーサーPV W70
    材質塩ビ被覆鋼板
    150mm
    荷姿10枚/袋
    用途塩ビシート防水機械的固定工法用補助部材
