ソーラーパネル架台設置用軽量乾式基礎

PV-FIX

ソーラーパネル設置用架台一体型 軽量乾式基礎

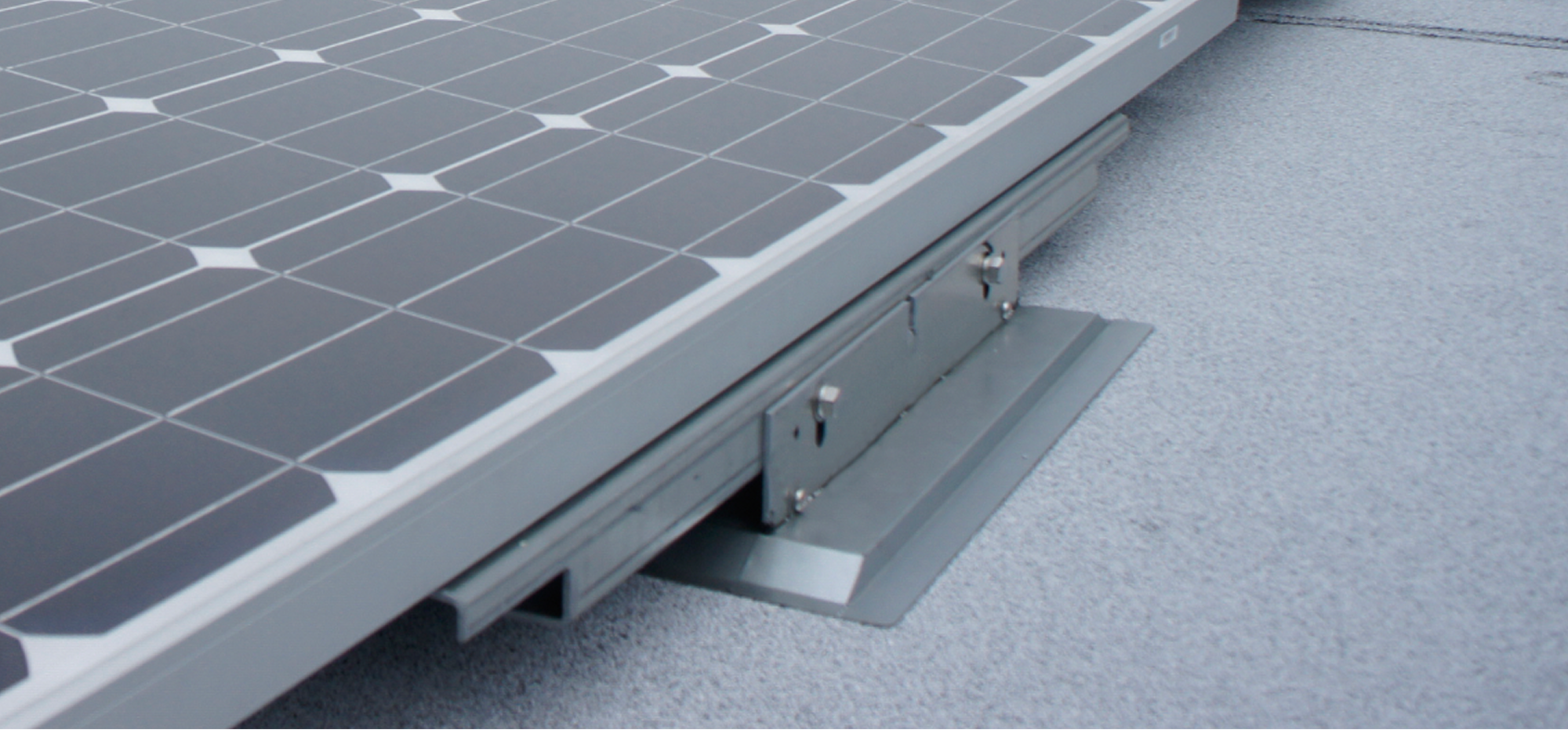

ソーラーステイ

基礎と架台一体型のスマート形状

外観デザインに影響しない低重心設計。単独設置で、異形状の屋上や狭小エリアにも対応。

架台不要の軽量システム。50mmまでの断熱材に対応。

  • アスファルト
  • 改質アスファルト
  • ウレタン塗膜
  • 塩ビシート
  • 断熱
  • 非断熱

基礎を支える防水層には、高耐久仕様をおすすめします

太陽光パネルの寿命(約30年)を見据えた高耐久仕様を選ぶことで、
屋上のライフスタイルコストやライフサイクルCO2を抑えることができます。

高耐久の防水仕様を詳しく見る(PDF)
ソーラーステイ

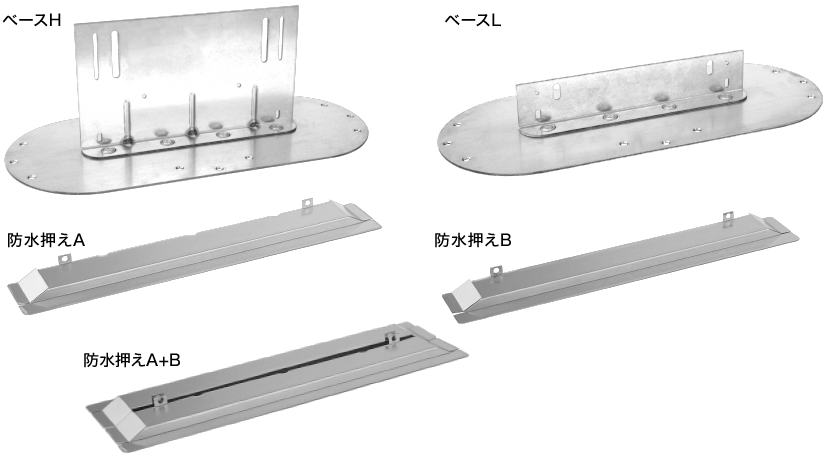

  • 構成部材

    [ソーラーステイ ベースセット]
    [ソーラーステイ ベースセット]

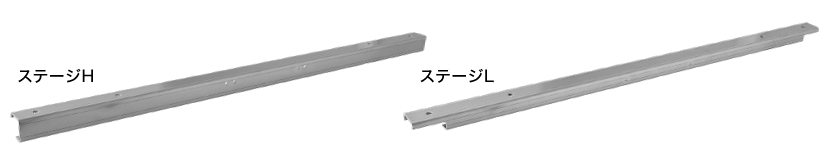

    [ソーラーステイ ステージセット]
    [ソーラーステイ ステージセット]

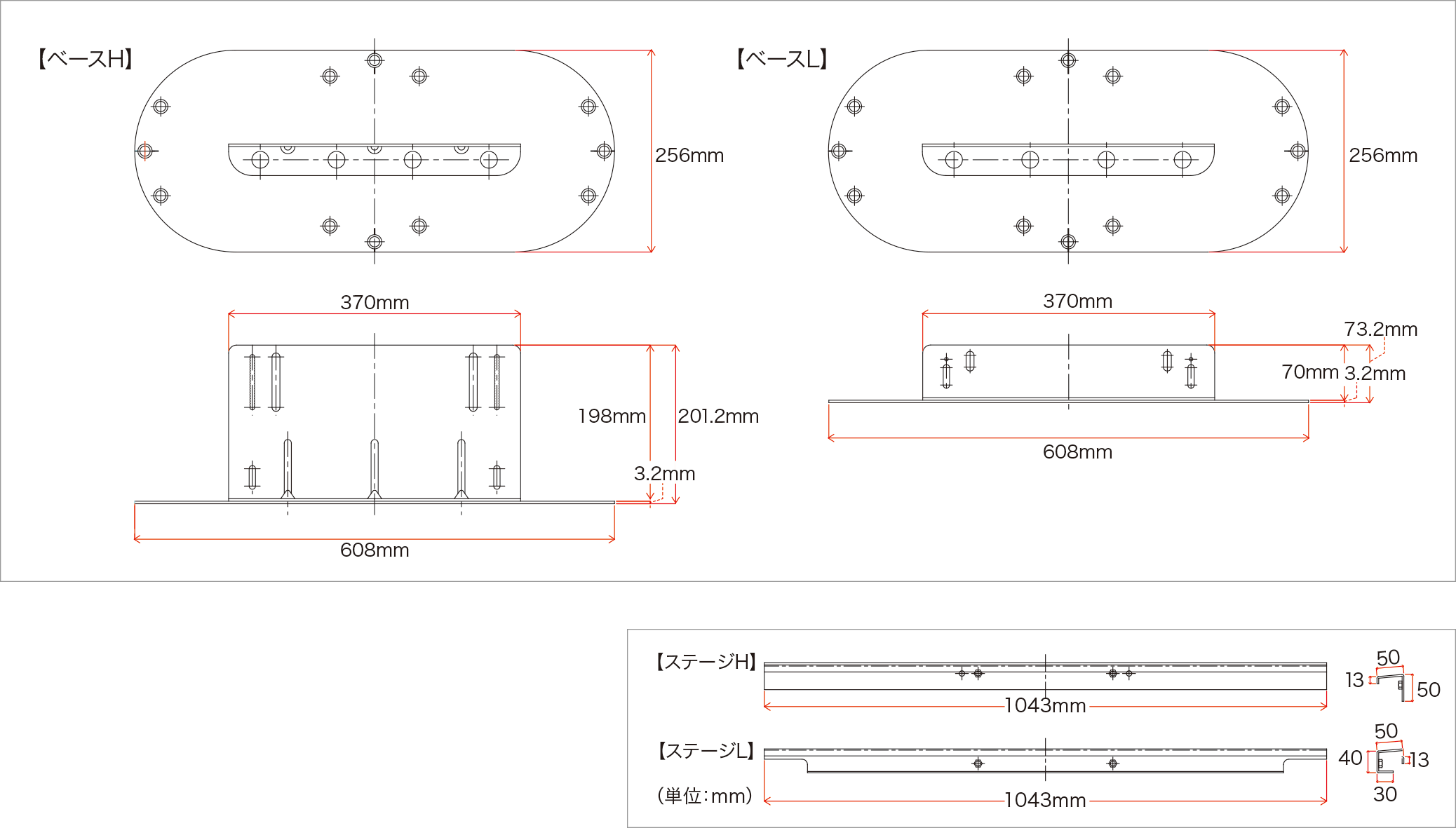

  • 部材寸法

    部材寸法

    ※太陽光パネルの種類によってステージの形状が異なります(上図は一例です)。
    予めパネルの製品仕様書をご用意のうえ、ご発注ください(納期:約2ヶ月)。

    太陽光パネル設置高さ

    210mm

    重量

    12.5kg/セット

    材質

    高耐食メッキ鋼板(ZAM®)

    梱包内容

    各1セット分/箱、全て受注生産品

    ・ソーラーステイ ベースセット
     ベースL・ベースH:各1個、防水押えA:1個、防水押えB:3個
     固定ボルト(押え、ステージ、パネル固定用)

    ・ソーラーステイ ステージセット
     ステージL・ステージH:各1個

    ※断熱工法には必ずソーラーステイスペーサーを使用してください。

  • 施工手順

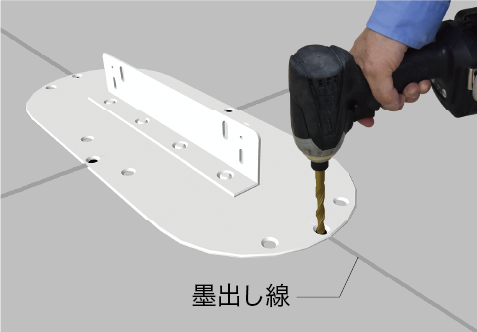

    • 1. 防水施工後コンクリート部本穴開け(ドリル径:10.5mm)
      防水施工後コンクリート部本穴開け(ドリル径:10.5mm)

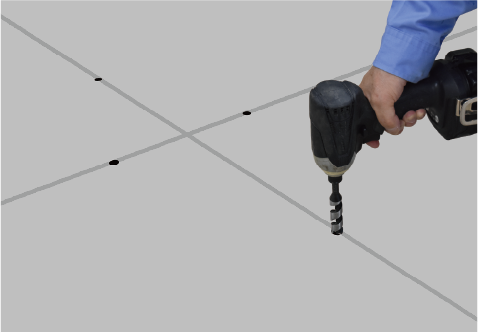

    • 2. 断熱材座堀り・穴あけ(ドリル径:16mm)
      断熱材座堀り・穴あけ(ドリル径:16mm)

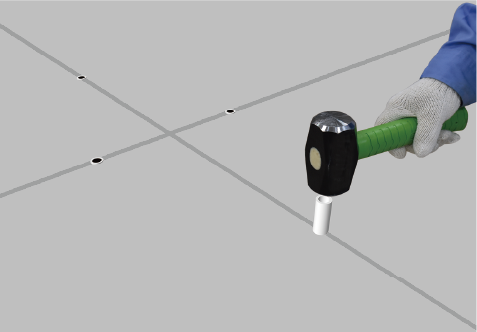

    • 3. 清掃・ステイスペーサー挿入
      清掃・ステイスペーサー挿入

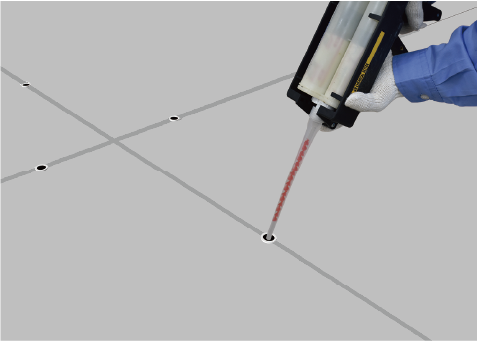

    • 4. エポキシ樹脂注入
      エポキシ樹脂注入

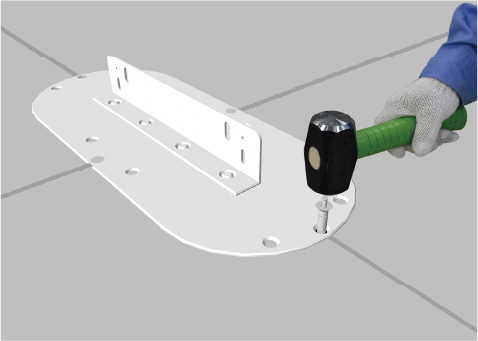

    • 5. ベース固定(ソーラーステイ アンカー)
      ベース固定(ソーラーステイ アンカー)

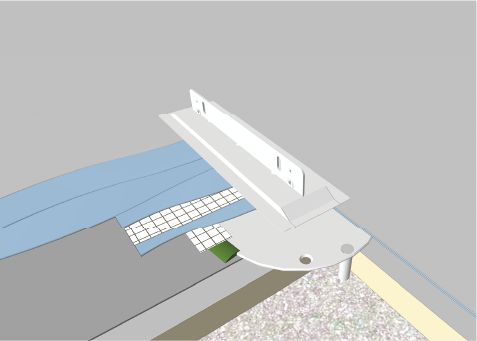

    • 6. 防水施工イメージ(例:ウレタン塗膜防水・断熱仕様)
      防水施工イメージ(例:ウレタン塗膜防水・断熱仕様)

    ※太陽光パネルによっては、採用いただけない場合があります。
    ※ソーラーパネルの傾斜角度は5°になります。
    ※多雪地域では採用いただけません。
    ※PV-FIX用ツールセットのご利用をお勧めします。


    注意事項

    適用下地について コンクリート躯体のみへの適用とします。それ以外の下地(保護コンクリート等)については、各種の制限があります。別途ご相談ください。

    施工にあたり 必ず現地にてアンカーの引き抜き試験を行い、引き抜き強度の確認をしてください。
    割り付けは現場条件、太陽光パネルなどにより異なります。立地条件に基づき、耐力検討を必ず行なってください。

    定期点検 高耐食メッキ(ZAM®)は、高い耐久性を有していますが、切断面が発錆することがあります。時間の経過とともに高耐食性被膜が形成されますが、定期的な点検の実施を推奨いたします。

  • 固定用金具・補助部材(全て受注生産品)

    アンカー類

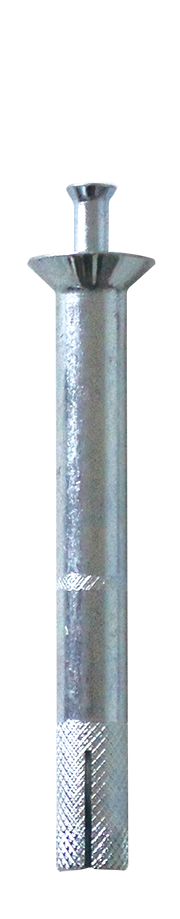

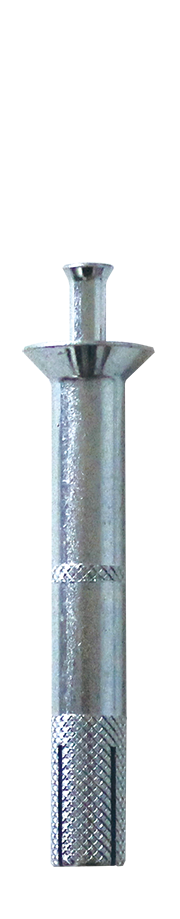

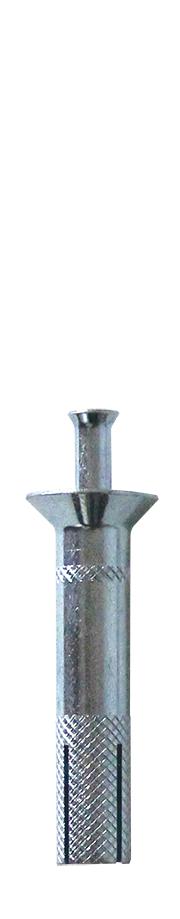

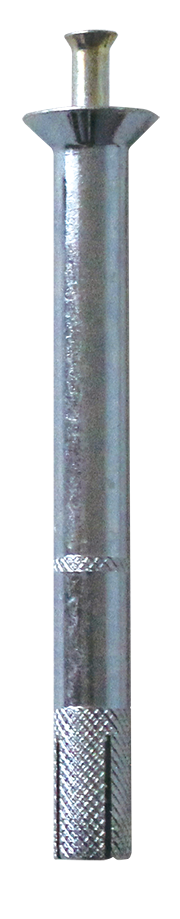

    ソーラーステイアンカー
     507085100
     507085100
    材質鋼製
    径×長さ10×50mm10×70mm10×85mm10×100mm
    荷姿40本/箱
    使用本数8本/セット(ベースH・L 各4本)
    ドリル径10.5mm
    埋込深さ40mm以上
    対応断熱材厚25mm30、35、40mm50mm
    スペーサー類

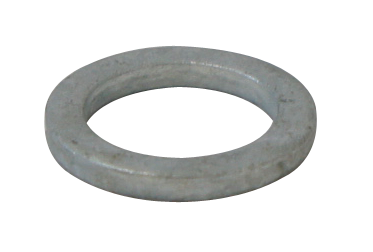

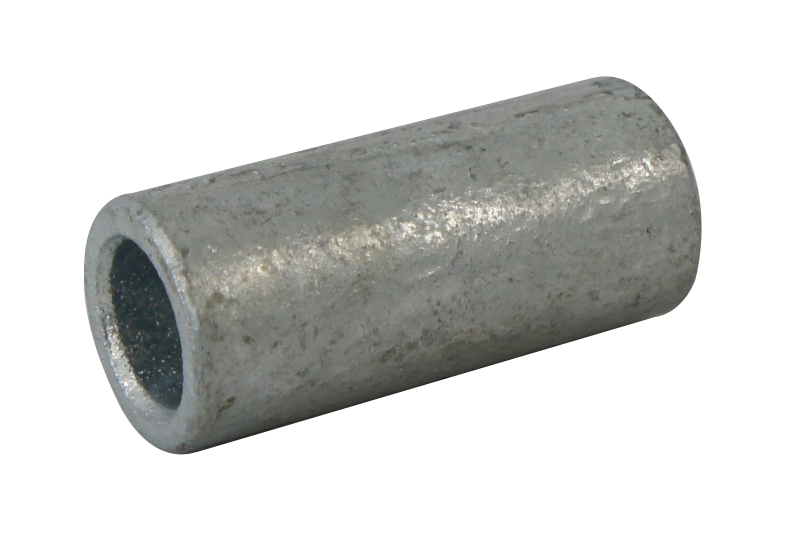

    ソーラーステイスペーサー(調整・断熱工法用)
     010204102833384353
     ソーラーステイスペーサー(調整・断熱工法用)ソーラーステイスペーサー(調整・断熱工法用)
    材質鋼製
    厚み・長さ1mm2mm4mm10mm28mm33mm38mm43mm53mm
    外径17mm
    荷姿100枚/袋40個/袋
    使用本数-4個/基
    ドリル径16mm
    対応断熱材厚-25mm30mm35mm40mm50mm
    施工副資材

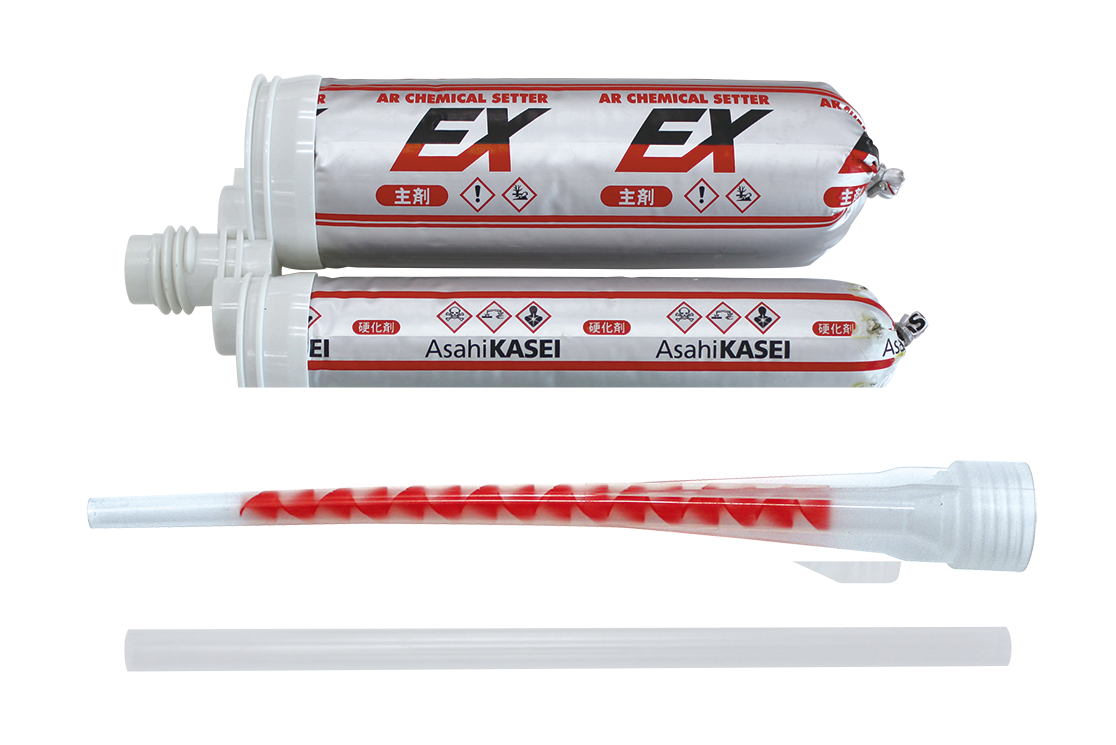

    ARケミカルセッターEX-350 2液性エポキシ樹脂系接着剤

    ARケミカルセッターEX-350
    荷姿350cc(455g)2液性カートリッジ(フィルムパック)ノズル1本付

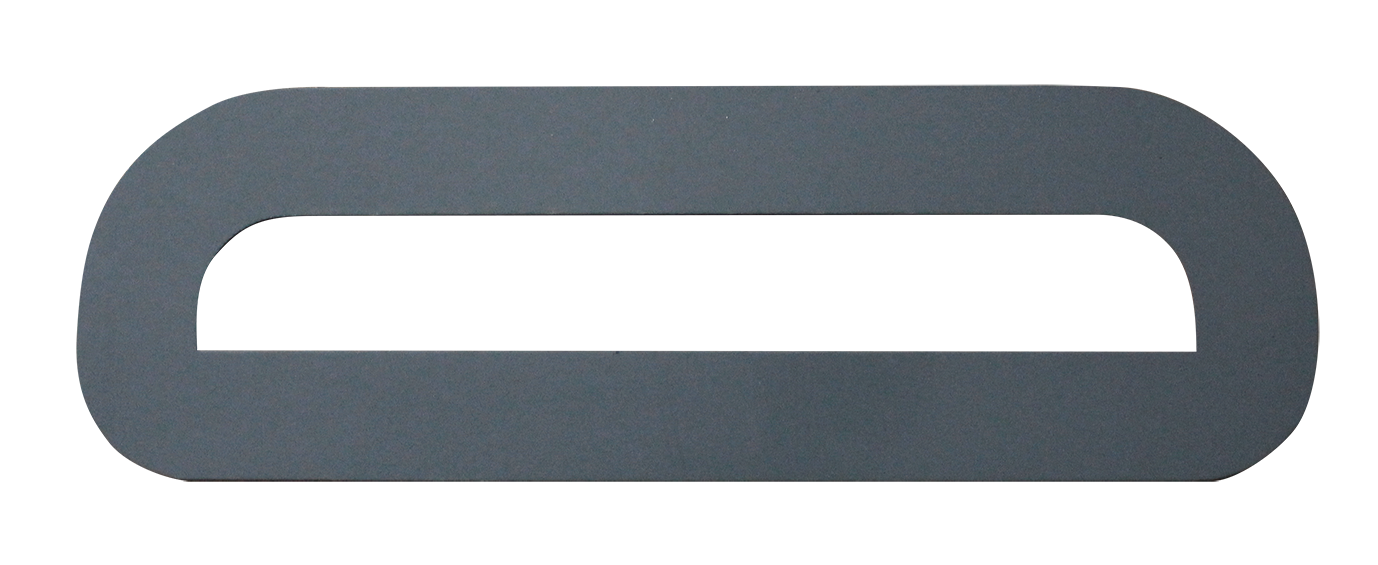

    ソーラーステイ用 塩ビ鋼板(特注品) 塩ビシート防水用副資材

    ソーラーステイ用 塩ビ鋼板(特注品)

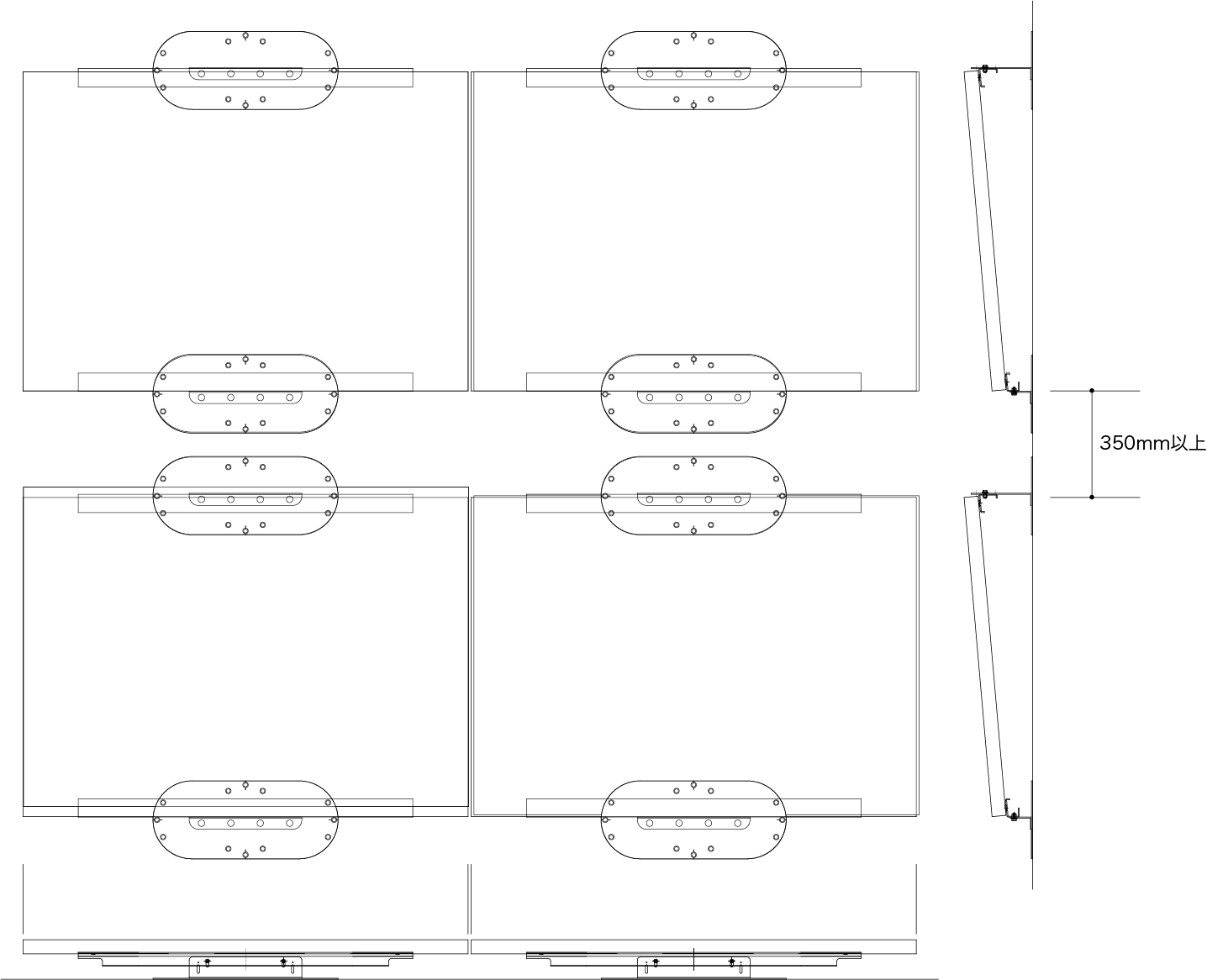

  • 割り付け例

    割り付け例
