ソーラーベース（基礎）には、風荷重・地震荷重・積雪荷重等、様々な力が働きます。
これらは、建物条件、架台の構造によって異なり、さまざまな方向に作用することを考慮しなければなりません。
設置上の留意点
耐力設計について

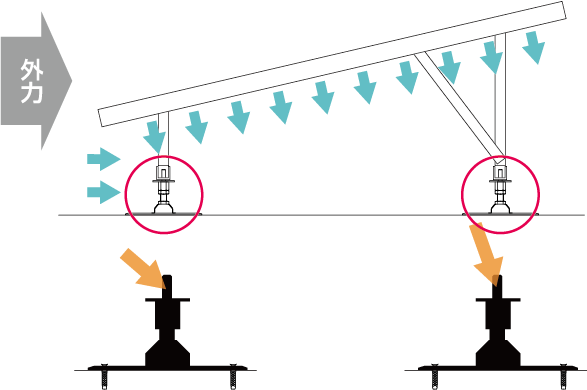

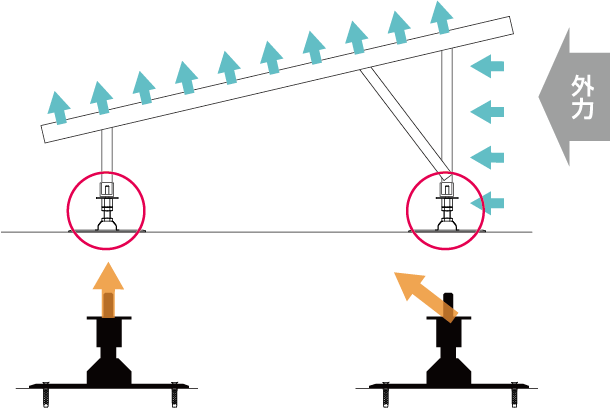

ソーラーベースに作用する力
架台の構造・基礎の配置によって、個々の基礎に作用する力の向き・大きさは異なります。
ソーラーベースの耐力検討
使用する架台の構造計算によって求められた基礎に作用する力とソーラーベースの耐力とを比較・検討します。

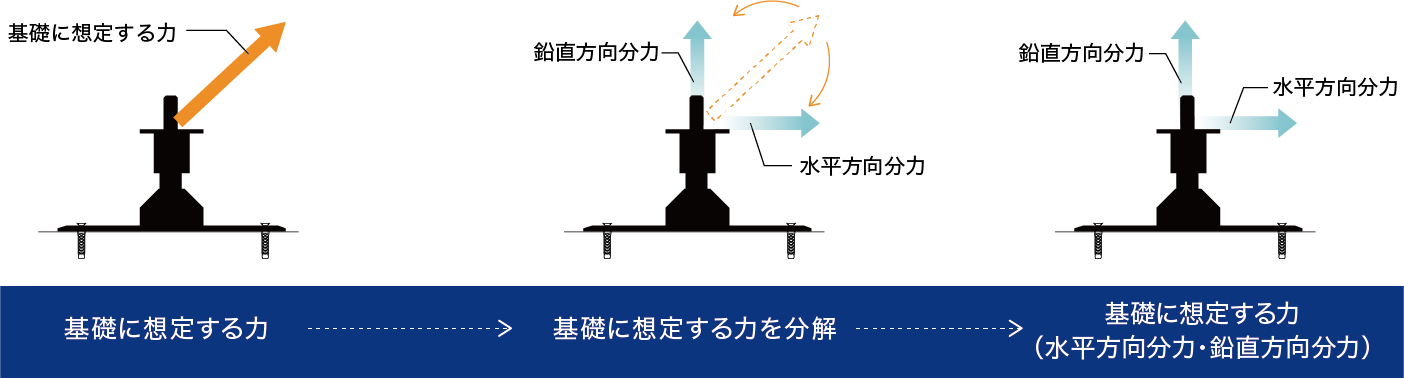

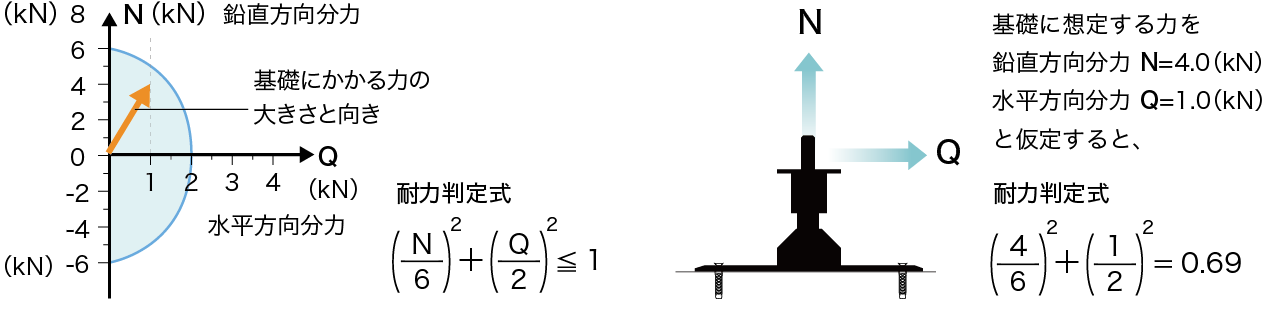

基礎に作用する力は、多くの場合斜め方向の力として算出される為、その力の鉛直方向分力と水平方向分力に分解されて表します。

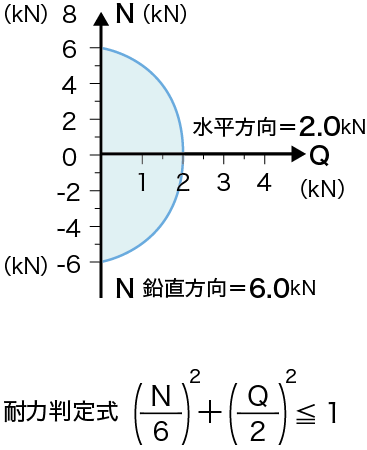

これらは分力となるので、分力が同時に作用するものとして、ソーラーベースの鉛直方向耐力と水平方向耐力を用いた耐力判定式に値を代入して耐力検討、安全性判断を行います。

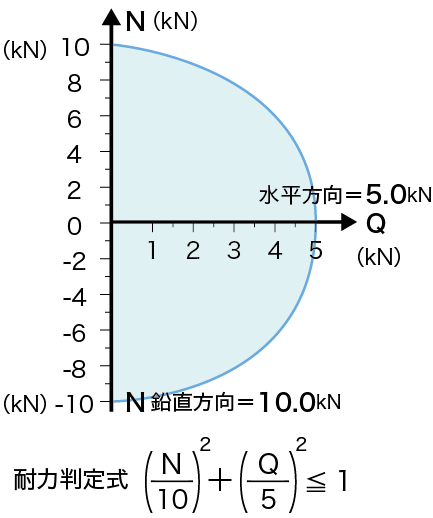

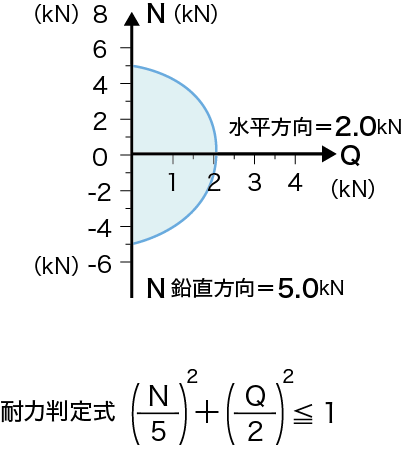

ソーラーベースの耐力設計

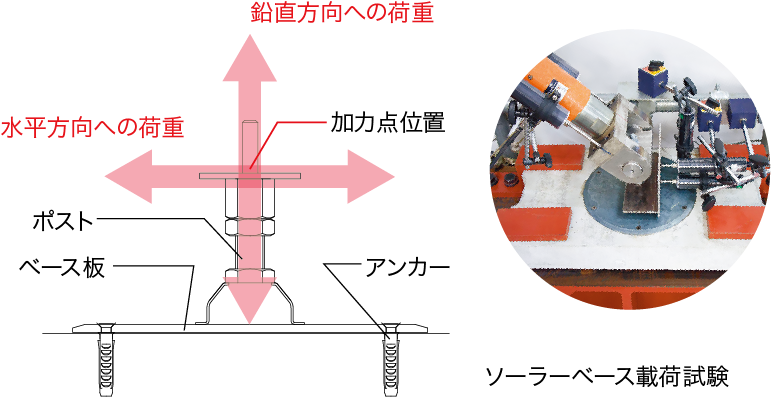

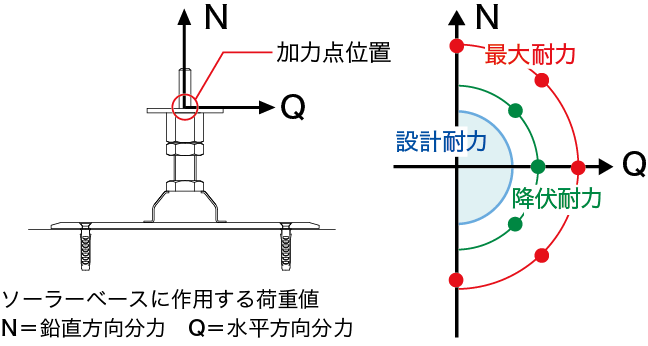

製品本体を用いて、実際に力が作用する箇所に載荷した加力実験を行なっています。
得られた値を元に、十分に安全率を考慮し設計耐力値を設定しています。

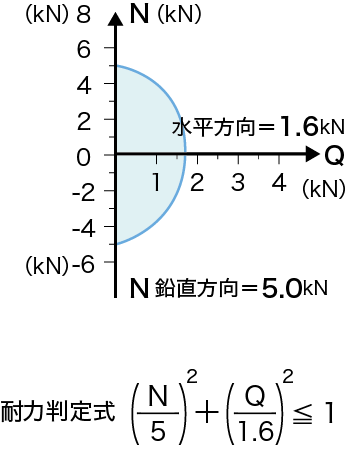

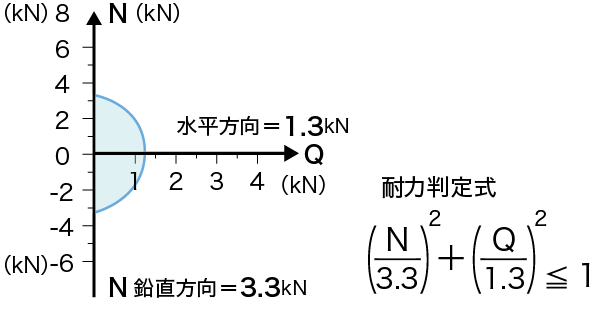

ソーラーステイの耐力設計
太陽光システム設置上のご注意
より安心安全に、太陽光発電を屋上に取り入れていただくための注意事項です。
アンカーの固定強度

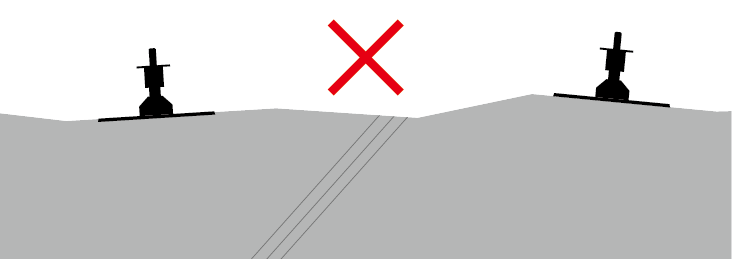

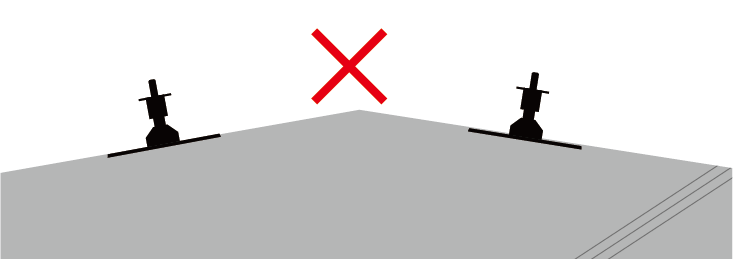

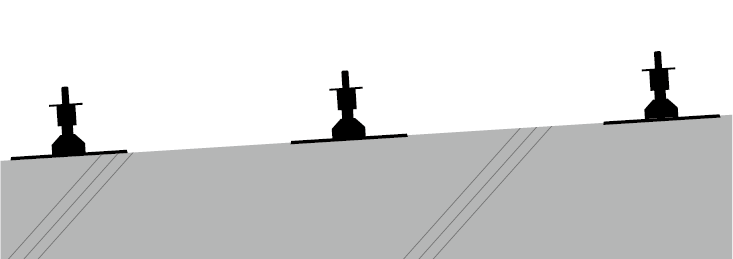

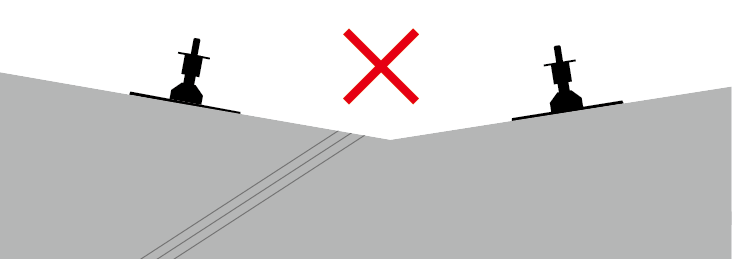

下地勾配
防水層への注意
- 既築の建物へ設置する場合は防水層の調査・診断をおすすめ致します。
- 防水層の劣化診断に基づき、必要あれば全面防水改修工事の実施をご計画ください。
全面防水改修を行わない場合には防水保証の対象外となります。 - パネル設置の際には、防水層を損傷しないよう十分にご注意ください。

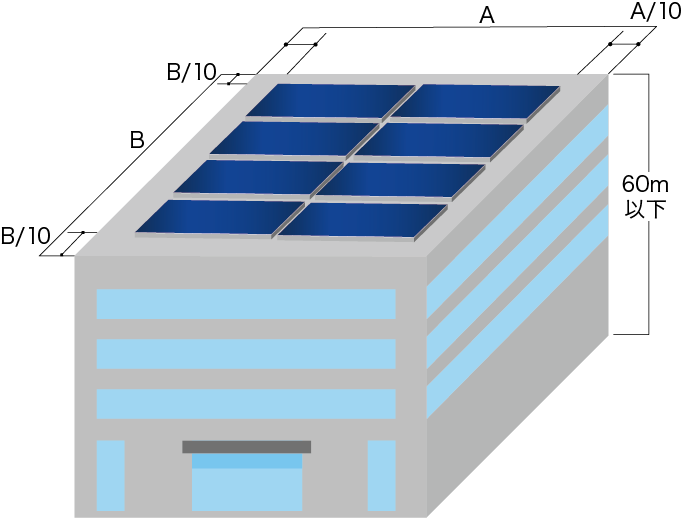

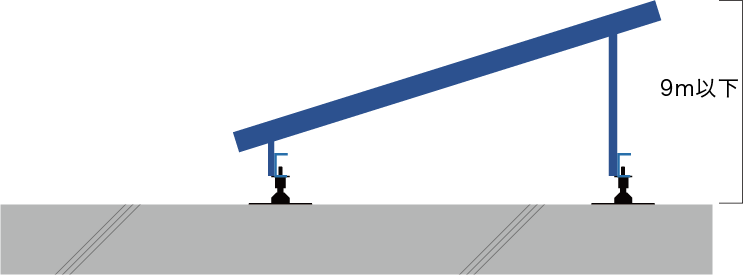

太陽光システム設置範囲

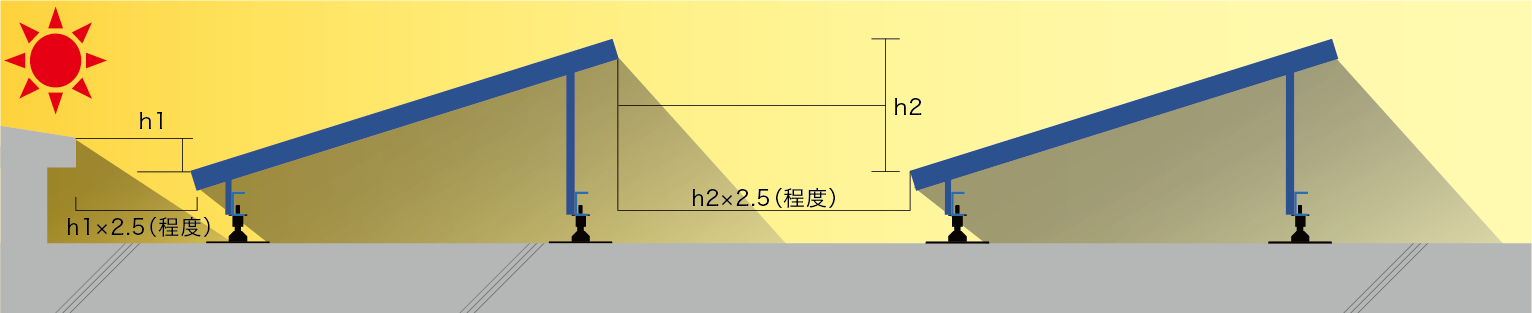

日影
ソーラー導⼊をご検討の際は、お気軽にご相談ください。
-
